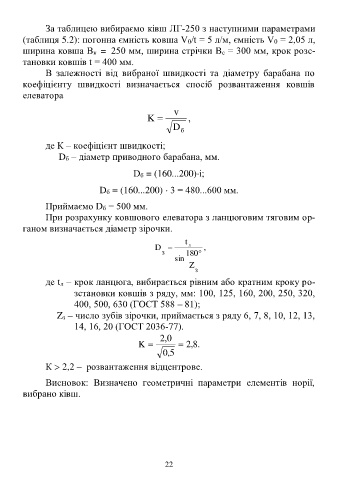

За таблицею вибираємо ківш ЛГ-250 з наступними параметрами
(таблиця 5.2): погонна ємність ковша V0/t = 5 л/м, ємність V0 = 2,05 л,
ширина ковша Вк = 250 мм, ширина стрічки Вс = 300 мм, крок розс-
тановки ковшів t = 400 мм.
В залежності від вибраної швидкості та діаметру барабана по
коефіцієнту швидкості визначається спосіб розвантаження ковшів
елеватора
v
K  ,
D б

де К – коефіцієнт швидкості;
Dб – діаметр приводного барабана, мм.
Dб = (160...200)і;

Dб = (160...200)  3 = 480...600 мм.
Приймаємо Dб = 500 мм.
При розрахунку ковшового елеватора з ланцюговим тяговим ор-
ганом визначається діаметр зірочки.

t
D  л ,
з 180
sin
Z
з
де tл – крок ланцюга, вибирається рівним або кратним кроку ро-
зстановки ковшів з ряду, мм: 100, 125, 160, 200, 250, 320,
400, 500, 630 (ГОСТ 588 – 81);
Zз – число зубів зірочки, приймається з ряду 6, 7, 8, 10, 12, 13,
14, 16, 20 (ГОСТ 2036-77).
0 , 2
K   . 8 , 2
5 , 0
К  2,2 – розвантаження відцентрове.
Висновок: Визначено геометричні параметри елементів норії,
вибрано ківш.
