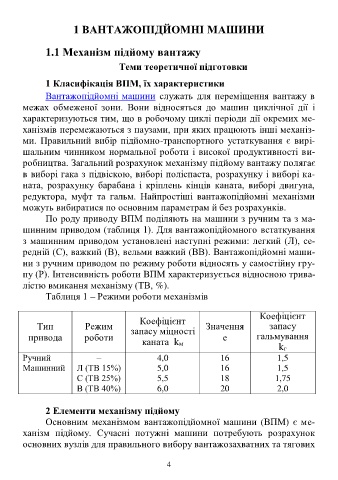

1 ВАНТАЖОПІДЙОМНІ МАШИНИ

1.1 Механізм підйому вантажу

Теми теоретичної підготовки
1 Класифікація ВПМ, їх характеристики
Вантажопідйомні машини служать для переміщення вантажу в
межах обмеженої зони. Вони відносяться до машин циклічної дії і
характеризуються тим, що в робочому циклі періоди дії окремих ме-
ханізмів перемежаються з паузами, при яких працюють інші механіз-
ми. Правильний вибір підйомно-транспортного устаткування є вирі-
шальним чинником нормальної роботи і високої продуктивності ви-
робництва. Загальний розрахунок механізму підйому вантажу полягає
в виборі гака з підвіскою, виборі поліспаста, розрахунку і виборі ка-
ната, розрахунку барабана і кріплень кінців каната, виборі двигуна,
редуктора, муфт та гальм. Найпростіші вантажопідйомні механізми
можуть вибиратися по основним параметрам й без розрахунків.
По роду приводу ВПМ поділяють на машини з ручним та з ма-
шинним приводом (таблиця 1). Для вантажопідйомного встаткування
з машинним приводом установлені наступні режими: легкий (Л), се-
редній (С), важкий (В), вельми важкий (ВВ). Вантажопідйомні маши-
ни з ручним приводом по режиму роботи відносять у самостійну гру-
пу (Р). Інтенсивність роботи ВПМ характеризується відносною трива-
лістю вмикання механізму (ТВ, %).
Таблиця 1 – Режими роботи механізмів

Коефіцієнт
Коефіцієнт
Тип Режим запасу міцності Значення запасу
привода роботи е гальмування
каната kм
kг
Ручний – 4,0 16 1,5
Машинний Л (ТВ 15%) 5,0 16 1,5
С (ТВ 25%) 5,5 18 1,75
В (ТВ 40%) 6,0 20 2,0

2 Елементи механізму підйому
Основним механізмом вантажопідйомної машини (ВПМ) є ме-
ханізм підйому. Сучасні потужні машини потребують розрахунок
основних вузлів для правильного вибору вантажозахватних та тягових

4
