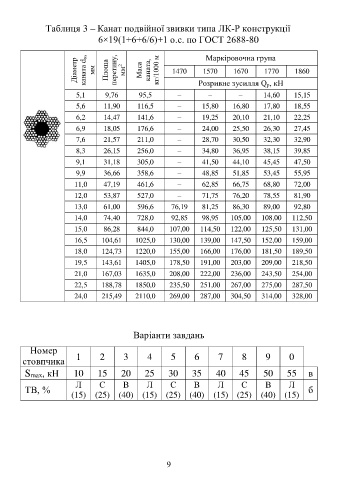

Таблиця 3 – Канат подвійної звивки типа ЛК-Р конструкції
6×19(1+6+6/6)+1 о.с. по ГОСТ 2688-80

Маркіровочна група
Діаметр каната dк, мм Площа перетину, мм 2 Маса каната, кг/1000 м 1470 Розривне зусилля Qр, кН 1860
1770
1670
1570
5,1 9,76 95,5 – – – 14,60 15,15
5,6 11,90 116,5 – 15,80 16,80 17,80 18,55
6,2 14,47 141,6 – 19,25 20,10 21,10 22,25
6,9 18,05 176,6 – 24,00 25,50 26,30 27,45
7,6 21,57 211,0 – 28,70 30,50 32,30 32,90
8,3 26,15 256,0 – 34,80 36,95 38,15 39,85
9,1 31,18 305,0 – 41,50 44,10 45,45 47,50
9,9 36,66 358,6 – 48,85 51,85 53,45 55,95
11,0 47,19 461,6 – 62,85 66,75 68,80 72,00
12,0 53,87 527,0 – 71,75 76,20 78,55 81,90
13,0 61,00 596,6 76,19 81,25 86,30 89,00 92,80
14,0 74,40 728,0 92,85 98,95 105,00 108,00 112,50
15,0 86,28 844,0 107,00 114,50 122,00 125,50 131,00
16,5 104,61 1025,0 130,00 139,00 147,50 152,00 159,00
18,0 124,73 1220,0 155,00 166,00 176,00 181,50 189,50
19,5 143,61 1405,0 178,50 191,00 203,00 209,00 218,50
21,0 167,03 1635,0 208,00 222,00 236,00 243,50 254,00
22,5 188,78 1850,0 235,50 251,00 267,00 275,00 287,50
24,0 215,49 2110,0 269,00 287,00 304,50 314,00 328,00

Варіанти завдань

Номер
стовпчика 1 2 3 4 5 6 7 8 9 0
Smax, кН 10 15 20 25 30 35 40 45 50 55 в
Л С В Л С В Л С В Л
ТВ, % б
(15) (25) (40) (15) (25) (40) (15) (25) (40) (15)

9
