Завдання для самостійного виконання
Розрахунок кріплення каната до вантажного барабана

Приклад розрахунку
Вихідні дані:
максимальний натяг каната Smax = 22 кН;
режим роботи В (ТВ 40%).

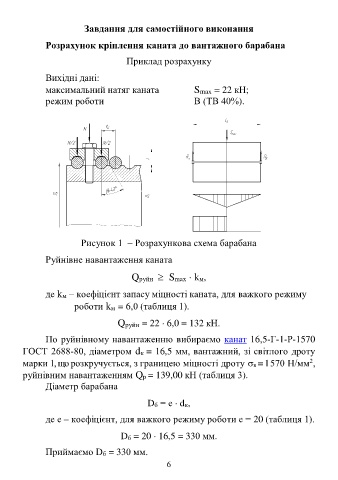

Рисунок 1 – Розрахункова схема барабана
Руйнівне навантаження каната

Qруйн  Smax  kм,

де kм – коефіцієнт запасу міцності каната, для важкого режиму
роботи kм = 6,0 (таблиця 1).
Qруйн = 22  6,0 = 132 кН.

По руйнівному навантаженню вибираємо канат 16,5-Г-1-Р-1570
ГОСТ 2688-80, діаметром dк = 16,5 мм, вантажний, зі світлого дроту

марки 1, що розкручується, з границею міцності дроту в = 1570 Н/мм ,
руйнівним навантаженням Qр = 139,00 кН (таблиця 3).
Діаметр барабана

Dб = е  dк,
де e – коефіцієнт, для важкого режиму роботи e = 20 (таблиця 1).

Dб = 20  16,5 = 330 мм.
Приймаємо Dб = 330 мм.
6
