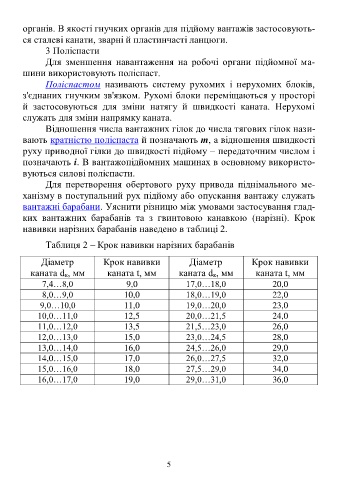

Page 5 - РОЗРАХУНКИ_МЕХАНIЗМIВ_I_ВУЗЛIВ

органів. В якості гнучких органів для підйому вантажів застосовують-
ся сталеві канати, зварні й пластинчасті ланцюги.
3 Поліспасти
Для зменшення навантаження на робочі органи підйомної ма-
шини використовують поліспаст.
Поліспастом називають систему рухомих і нерухомих блоків,
з'єднаних гнучким зв'язком. Рухомі блоки переміщаються у просторі
й застосовуються для зміни натягу й швидкості каната. Нерухомі
служать для зміни напрямку каната.
Відношення числа вантажних гілок до числа тягових гілок нази-
вають кратністю поліспаста й позначають m, а відношення швидкості
руху приводної гілки до швидкості підйому – передаточним числом і
позначають i. В вантажопідйомних машинах в основному використо-
вуються силові поліспасти.
Для перетворення обертового руху привода піднімального ме-
ханізму в поступальний рух підйому або опускання вантажу служать
вантажні барабани. Уяснити різницю між умовами застосування глад-
ких вантажних барабанів та з гвинтовою канавкою (нарізні). Крок
навивки нарізних барабанів наведено в таблиці 2.
Таблиця 2 – Крок навивки нарізних барабанів

Діаметр Крок навивки Діаметр Крок навивки
каната dк, мм каната t, мм каната dк, мм каната t, мм
7,4…8,0 9,0 17,0…18,0 20,0
8,0…9,0 10,0 18,0…19,0 22,0
9,0…10,0 11,0 19,0…20,0 23,0
10,0…11,0 12,5 20,0…21,5 24,0
11,0…12,0 13,5 21,5…23,0 26,0
12,0…13,0 15,0 23,0…24,5 28,0
13,0…14,0 16,0 24,5…26,0 29,0
14,0…15,0 17,0 26,0…27,5 32,0
15,0…16,0 18,0 27,5…29,0 34,0
16,0…17,0 19,0 29,0…31,0 36,0

5
