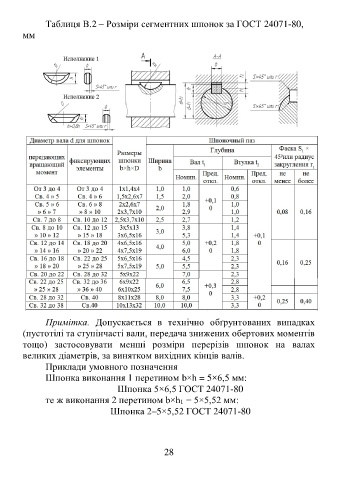

Таблиця В.2 – Розміри сегментних шпонок за ГОСТ 24071-80,
мм
Примітка. Допускається в технічно обґрунтованих випадках
(пустотілі та ступінчасті вали, передача знижених обертових моментів
тощо) застосовувати менші розміри перерізів шпонок на валах
великих діаметрів, за винятком вихідних кінців валів.
Приклади умовного позначення
Шпонка виконання 1 перетином b×h = 5×6,5 мм:
Шпонка 5×6,5 ГОСТ 24071-80
те ж виконання 2 перетином b×h1 = 5×5,52 мм:
Шпонка 2–5×5,52 ГОСТ 24071-80
28
