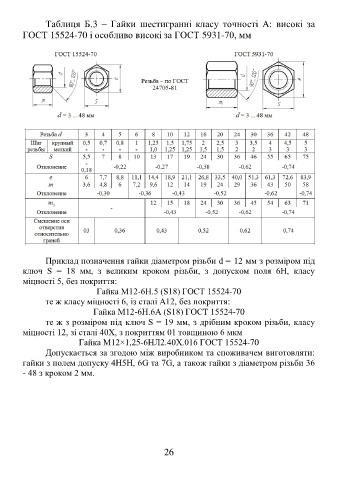

Таблиця Б.3 – Гайки шестигранні класу точності А: високі за
ГОСТ 15524-70 і особливо високі за ГОСТ 5931-70, мм

Приклад позначення гайки діаметром різьби d = 12 мм з розміром під
ключ S = 18 мм, з великим кроком різьби, з допуском поля 6Н, класу
міцності 5, без покриття:
Гайка М12-6Н.5 (S18) ГОСТ 15524-70
те ж класу міцності 6, із сталі А12, без покриття:
Гайка М12-6Н.6А (S18) ГОСТ 15524-70
те ж з розміром під ключ S = 19 мм, з дрібним кроком різьби, класу
міцності 12, зі сталі 40Х, з покриттям 01 товщиною 6 мкм
Гайка М12×1,25-6НЛ2.40Х.016 ГОСТ 15524-70
Допускається за згодою між виробником та споживачем виготовляти:
гайки з полем допуску 4Н5Н, 6G та 7G, а також гайки з діаметром різьби 36
- 48 з кроком 2 мм.
