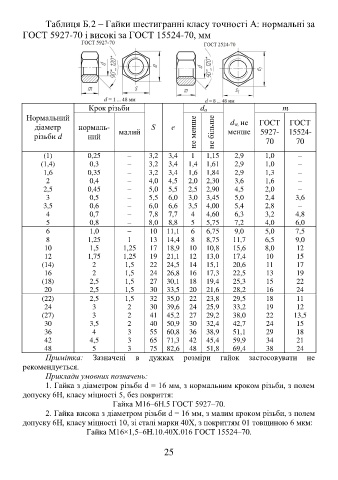

Таблиця Б.2 – Гайки шестигранні класу точності А: нормальні за
ГОСТ 5927-70 і високі за ГОСТ 15524-70, мм

Крок різьби da m
Нормальний dw, не ГОСТ ГОСТ
діаметр нормаль- S е
різьби d ний малий не менше не більше менше 5927- 15524-
70
70
(1) 0,25 – 3,2 3,4 1 1,15 2,9 1,0 –
(1,4) 0,3 – 3,2 3,4 1,4 1,61 2,9 1,0 –
1,6 0,35 – 3,2 3,4 1,6 1,84 2,9 1,3 –
2 0,4 – 4,0 4,5 2,0 2,30 3,6 1,6 –
2,5 0,45 – 5,0 5,5 2,5 2,90 4,5 2,0 –
3 0,5 – 5,5 6,0 3,0 3,45 5,0 2,4 3,6
3,5 0,6 – 6,0 6,6 3,5 4,00 5,4 2,8 –
4 0,7 – 7,8 7,7 4 4,60 6,3 3,2 4,8
5 0,8 – 8,0 8,8 5 5,75 7,2 4,0 6,0
6 1,0 – 10 11,1 6 6,75 9,0 5,0 7,5
8 1,25 1 13 14,4 8 8,75 11,7 6,5 9,0
10 1,5 1,25 17 18,9 10 10,8 15,6 8,0 12
12 1,75 1,25 19 21,1 12 13,0 17,4 10 15
(14) 2 1,5 22 24,5 14 15,1 20,6 11 17
16 2 1,5 24 26,8 16 17,3 22,5 13 19
(18) 2,5 1,5 27 30,1 18 19,4 25,3 15 22
20 2,5 1,5 30 33,5 20 21,6 28,2 16 24
(22) 2,5 1,5 32 35,0 22 23,8 29,5 18 11
24 3 2 30 39,6 24 25,9 33,2 19 12
(27) 3 2 41 45,2 27 29,2 38,0 22 13,5
30 3,5 2 40 50,9 30 32,4 42,7 24 15
36 4 3 55 60,8 36 38,9 51,1 29 18
42 4,5 3 65 71,3 42 45,4 59,9 34 21
48 5 3 75 82,6 48 51,8 69,4 38 24
Примітка: Зазначені в дужках розміри гайок застосовувати не
рекомендується.
Приклади умовних позначень:
1. Гайка з діаметром різьби d = 16 мм, з нормальним кроком різьби, з полем
допуску 6Н, класу міцності 5, без покриття:
Гайка М16–6Н.5 ГОСТ 5927–70.
2. Гайка висока з діаметром різьби d = 16 мм, з малим кроком різьби, з полем
допуску 6Н, класу міцності 10, зі сталі марки 40Х, з покриттям 01 товщиною 6 мкм:
Гайка М16×1,5–6Н.10.40Х.016 ГОСТ 15524–70.
