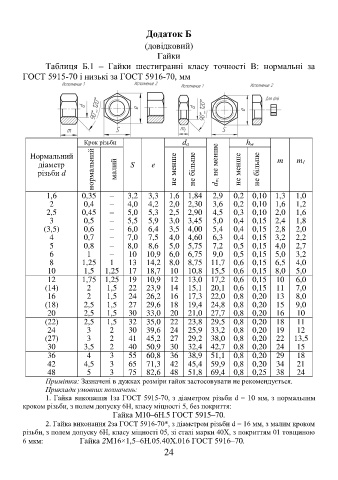

Додаток Б
(довідковий)
Гайки
Таблиця Б.1 – Гайки шестигранні класу точності В: нормальні за
ГОСТ 5915-70 і низькі за ГОСТ 5916-70, мм

Крок різьби da hw
Нормальний m m1
діаметр S е dw, не менше
різьби d нормальний малий не менше не більше не менше не більше

1,6 0,35 – 3,2 3,3 1,6 1,84 2,9 0,2 0,10 1,3 1,0
2 0,4 – 4,0 4,2 2,0 2,30 3,6 0,2 0,10 1,6 1,2
2,5 0,45 – 5,0 5,3 2,5 2,90 4,5 0,3 0,10 2,0 1,6
3 0,5 – 5,5 5,9 3,0 3,45 5,0 0,4 0,15 2,4 1,8
(3,5) 0,6 – 6,0 6,4 3,5 4,00 5,4 0,4 0,15 2,8 2,0
4 0,7 – 7,0 7,5 4,0 4,60 6,3 0,4 0,15 3,2 2,2
5 0,8 – 8,0 8,6 5,0 5,75 7,2 0,5 0,15 4,0 2,7
6 1 – 10 10,9 6,0 6,75 9,0 0,5 0,15 5,0 3,2
8 1,25 1 13 14,2 8,0 8,75 11,7 0,6 0,15 6,5 4,0
10 1,5 1,25 17 18,7 10 10,8 15,5 0,6 0,15 8,0 5,0
12 1,75 1,25 19 10,9 12 13,0 17,2 0,6 0,15 10 6,0
(14) 2 1,5 22 23,9 14 15,1 20,1 0,6 0,15 11 7,0
16 2 1,5 24 26,2 16 17,3 22,0 0,8 0,20 13 8,0
(18) 2,5 1,5 27 29,6 18 19,4 24,8 0,8 0,20 15 9,0
20 2,5 1,5 30 33,0 20 21,0 27,7 0,8 0,20 16 10
(22) 2,5 1,5 32 35,0 22 23,8 29,5 0,8 0,20 18 11
24 3 2 30 39,6 24 25,9 33,2 0,8 0,20 19 12
(27) 3 2 41 45,2 27 29,2 38,0 0,8 0,20 22 13,5
30 3,5 2 40 50,9 30 32,4 42,7 0,8 0,20 24 15
36 4 3 55 60,8 36 38,9 51,1 0,8 0,20 29 18
42 4,5 3 65 71,3 42 45,4 59,9 0,8 0,20 34 21
48 5 3 75 82,6 48 51,8 69,4 0,8 0,25 38 24
Примітка: Зазначені в дужках розміри гайок застосовувати не рекомендується.
Приклади умовних позначень:
1. Гайка виконання 1за ГОСТ 5915-70, з діаметром різьби d = 10 мм, з нормальним
кроком різьби, з полем допуску 6Н, класу міцності 5, без покриття:
Гайка М10–6Н.5 ГОСТ 5915–70.
2. Гайка виконання 2за ГОСТ 5916-70*, з діаметром різьби d = 16 мм, з малим кроком
різьби, з полем допуску 6Н, класу міцності 05, зі сталі марки 40Х, з покриттям 01 товщиною
6 мкм: Гайка 2М16×1,5–6Н.05.40Х.016 ГОСТ 5916–70.
