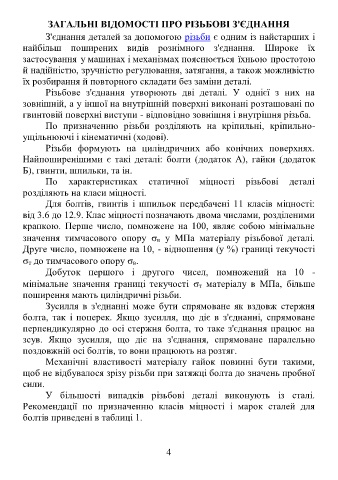

ЗАГАЛЬНІ ВІДОМОСТІ ПРО РІЗЬБОВІ З'ЄДНАННЯ
З'єднання деталей за допомогою різьби є одним із найстарших і
найбільш поширених видів рознімного з'єднання. Широке їх
застосування у машинах і механізмах пояснюється їхньою простотою
й надійністю, зручністю регулювання, затягання, а також можливістю
їх розбирання й повторного складати без заміни деталі.
Різьбове з'єднання утворюють дві деталі. У однієї з них на
зовнішній, а у іншої на внутрішній поверхні виконані розташовані по
гвинтовій поверхні виступи - відповідно зовнішня і внутрішня різьба.
По призначенню різьби розділяють на кріпильні, кріпильно-
ущільнюючі і кінематичні (ходові).
Різьби формують на циліндричних або конічних поверхнях.
Найпоширенішими є такі деталі: болти (додаток А), гайки (додаток
Б), гвинти, шпильки, та ін.
По характеристиках статичної міцності різьбові деталі
розділяють на класи міцності.
Для болтів, гвинтів і шпильок передбачені 11 класів міцності:
від 3.6 до 12.9. Клас міцності позначають двома числами, розділеними
крапкою. Перше число, помножене на 100, являє собою мінімальне
значення тимчасового опору в у МПа матеріалу різьбової деталі.
Друге число, помножене на 10, - відношення (у %) границі текучості
т до тимчасового опору в.
Добуток першого і другого чисел, помножений на 10 -
мінімальне значення границі текучості т матеріалу в МПа, більше
поширення мають циліндричні різьби.
Зусилля в з'єднанні може бути спрямоване як вздовж стержня
болта, так і поперек. Якщо зусилля, що діє в з'єднанні, спрямоване
перпендикулярно до осі стержня болта, то таке з'єднання працює на
зсув. Якщо зусилля, що діє на з'єднання, спрямоване паралельно
поздовжній осі болтів, то вони працюють на розтяг.
Механічні властивості матеріалу гайок повинні бути такими,
щоб не відбувалося зрізу різьби при затяжці болта до значень пробної
сили.
У більшості випадків різьбові деталі виконують із сталі.
Рекомендації по призначенню класів міцності і марок сталей для
болтів приведені в таблиці 1.
