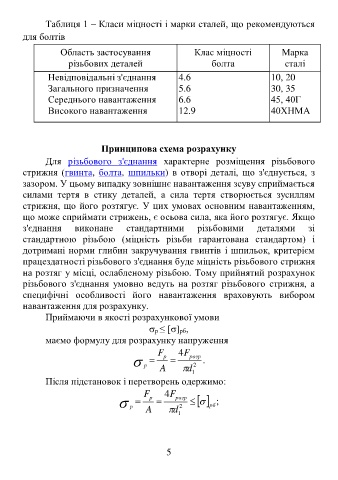

Page 5 - РОЗРАХУНКИ_З'EДНАНЬ

Таблиця 1 – Класи міцності і марки сталей, що рекомендуються
для болтів
Область застосування Клас міцності Марка
різьбових деталей болта сталі
Невідповідальні з'єднання 4.6 10, 20
Загального призначення 5.6 30, 35
Середнього навантаження 6.6 45, 40Г
Високого навантаження 12.9 40ХНМА

Принципова схема розрахунку
Для різьбового з'єднання характерне розміщення різьбового
стрижня (гвинта, болта, шпильки) в отворі деталі, що з'єднується, з
зазором. У цьому випадку зовнішнє навантаження зсуву сприймається
силами тертя в стику деталей, а сила тертя створюється зусиллям
стрижня, що його розтягує. У цих умовах основним навантаженням,
що може сприймати стрижень, є осьова сила, яка його розтягує. Якщо
з'єднання виконане стандартними різьбовими деталями зі
стандартною різьбою (міцність різьби гарантована стандартом) і
дотримані норми глибин закручування гвинтів і шпильок, критерієм
працездатності різьбового з'єднання буде міцність різьбового стрижня
на розтяг у місці, ослабленому різьбою. Тому прийнятий розрахунок
різьбового з'єднання умовно ведуть на розтяг різьбового стрижня, а
специфічні особливості його навантаження враховують вибором
навантаження для розрахунку.
Приймаючи в якості розрахункової умови
р ≤ []рб,
маємо формулу для розрахунку напруження
р   F A p  4F d  розр .
2
1
Після підстановок і перетворень одержимо:
F 4F
р   p  розр    ; рб
2
d 
A
1

5
