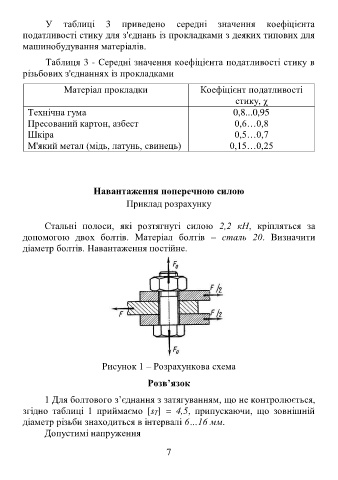

Page 7 - РОЗРАХУНКИ_З'EДНАНЬ

У таблиці 3 приведено середні значення коефіцієнта
податливості стику для з'єднань із прокладками з деяких типових для
машинобудування матеріалів.

Таблиця 3 - Середні значення коефіцієнта податливості стику в
різьбових з'єднаннях із прокладками

Матеріал прокладки Коефіцієнт податливості
стику, χ
Технічна гума 0,8...0,95
Пресований картон, азбест 0,6…0,8
Шкіра 0,5…0,7
М'який метал (мідь, латунь, свинець) 0,15…0,25

Навантаження поперечною силою
Приклад розрахунку

Стальні полоси, які розтягнуті силою 2,2 кН, кріпляться за
допомогою двох болтів. Матеріал болтів – сталь 20. Визначити
діаметр болтів. Навантаження постійне.

Рисунок 1 – Розрахункова схема
Розв’язок

1 Для болтового з’єднання з затягуванням, що не контролюється,
згідно таблиці 1 приймаємо [sT] = 4,5, припускаючи, що зовнішній
діаметр різьби знаходиться в інтервалі 6…16 мм.
Допустимі напруження
