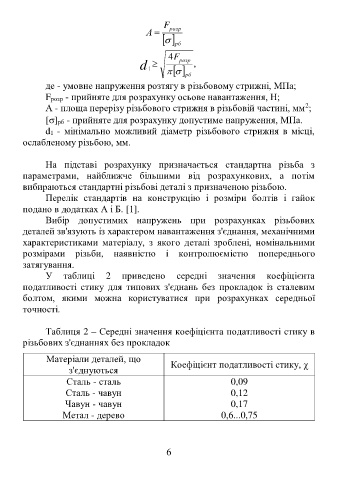

F
А  розр ;
  рб

4F
1 d     ,
розр

рб
де - умовне напруження розтягу в різьбовому стрижні, МПа;
Fрозр - прийняте для розрахунку осьове навантаження, Н;
2
А - площа перерізу різьбового стрижня в різьбовій частині, мм ;
[]рб - прийняте для розрахунку допустиме напруження, МПа.
d1 - мінімально можливий діаметр різьбового стрижня в місці,
ослабленому різьбою, мм.

На підставі розрахунку призначається стандартна різьба з
параметрами, найближче більшими від розрахункових, а потім
вибираються стандартні різьбові деталі з призначеною різьбою.
Перелік стандартів на конструкцію і розміри болтів і гайок
подано в додатках А і Б. [1].
Вибір допустимих напружень при розрахунках різьбових
деталей зв'язують із характером навантаження з'єднання, механічними
характеристиками матеріалу, з якого деталі зроблені, номінальними
розмірами різьби, наявністю і контролюємістю попереднього
затягування.
У таблиці 2 приведено середні значення коефіцієнта
податливості стику для типових з'єднань без прокладок із сталевим
болтом, якими можна користуватися при розрахунках середньої
точності.

Таблиця 2 – Середні значення коефіцієнта податливості стику в
різьбових з'єднаннях без прокладок

Матеріали деталей, що Коефіцієнт податливості стику, χ
з'єднуються
Сталь - сталь 0,09
Сталь - чавун 0,12
Чавун - чавун 0,17
Метал - дерево 0,6...0,75

6
