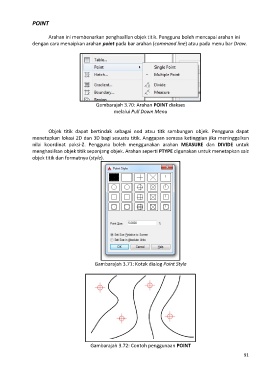

POINT
Arahan ini membenarkan penghasillan objek titik. Pengguna boleh mencapai arahan ini
dengan cara menaipkan arahan point pada bar arahan (command line) atau pada menu bar Draw.
Gambarajah 3.70: Arahan POINT diakses
melalui Pull Down Menu
Objek titik dapat bertindak sebagai nod atau titk sambungan objek. Pengguna dapat
menetapkan lokasi 2D dan 3D bagi sesuatu titik. Anggapan semasa ketinggian jika meninggalkan
nilai koordinat paksi-Z. Pengguna boleh menggunakan arahan MEASURE dan DIVIDE untuk
menghasilkan objek titik sepanjang objek. Arahan seperti PTYPE digunakan untuk menetapkan saiz
objek titik dan formatnya (style).
Gambarajah 3.71: Kotak dialog Point Style
Gambarajah 3.72: Contoh penggunaan POINT
91
