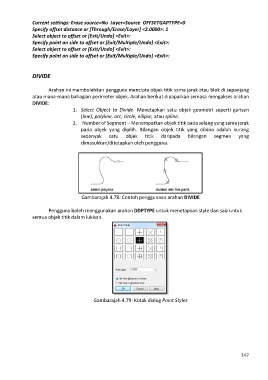

Page 154 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Current settings: Erase source=No Layer=Source OFFSETGAPTYPE=0
Specify offset distance or [Through/Erase/Layer] <2.0000>: 1
Select object to offset or [Exit/Undo] <Exit>:
Specify point on side to offset or [Exit/Multiple/Undo] <Exit>:
Select object to offset or [Exit/Undo] <Exit>:
Specify point on side to offset or [Exit/Multiple/Undo] <Exit>:

DIVIDE

Arahan ini membolehkan pengguna mencipta objek titik sama jarak atau blok di sepanjang
atau mana-mana bahagian perimeter objek. Arahan berikut dipaparkan semasa mengakses arahan
DIVIDE:
1. Select Object to Divide- Menetapkan satu objek geometri seperti garisan
(line), polyline, arc, circle, ellipse, atau spline.
2. Number of Segment – Menempatkan objek titik pada selang yang sama jarak
pada objek yang dipilih. Bilangan objek titik yang dibina adalah kurang
sebanyak satu objek titik daripada bilangan segmen yang
dimasukkan/ditetapkan oleh pengguna.

Gambarajah 4.78: Contoh penggunaan arahan DIVIDE

Pengguna boleh menggunakan arahan DDPTYPE untuk menetapkan style dan saiz untuk
semua objek titik dalam lukisan.

Gambarajah 4.79: Kotak dialog Point Styles

142
