HATCH









               HATCH

                       Isi kawasan yang tertutup atau objek yang dipilih dengan corak HATCH, SOLID FILL, atau
               GRADIENT FILL. Apabila fungsi RIBBON diaktifkan, Hatch Creation contextual tab dipaparkan.
               Manakala apabila RIBBON dinyahaktifkan, kotak Hatch and Gradient dialog dipaparkan. Jika
               pengguna memilih Hatch and Gradient dialog box untuk digunakan, setkan sistem pembolehubah
               HPDLGMODE bersamaan 1. Pilihan daripada beberapa kaedah untuk menentukan sempadan
               HATCH:
                   1.  Tentukan titik di kawasan yang dikelilingi oleh objek.
                   2.  Pilih objek yang dilitupi kawasan.
                   3.  Nyatakan titik sempadan menggunakan pilihan -HATCH Draw.
                   4.  Seret corak HATCH ke dalam kawasan tertutup dari palet alat (tool palette atau
                       DesignCenter).

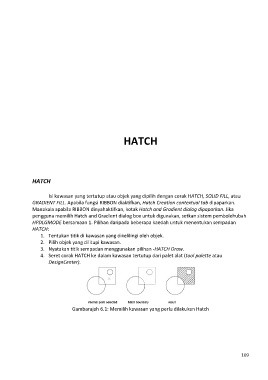

                                 Gambarajah 6.1: Memilih kawasan yang perlu dilakukan Hatch
