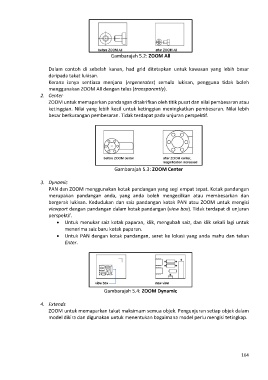

Page 176 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Gambarajah 5.2: ZOOM All

Dalam contoh di sebelah kanan, had grid ditetapkan untuk kawasan yang lebih besar
daripada takat lukisan.
Kerana ianya sentiasa menjana (regenerates) semula lukisan, pengguna tidak boleh
menggunakan ZOOM All dengan telus (transparently).
2. Center
ZOOM untuk memaparkan pandangan ditakrifkan oleh titik pusat dan nilai pembesaran atau
ketinggian. Nilai yang lebih kecil untuk ketinggian meningkatkan pembesaran. Nilai lebih
besar berkurangan pembesaran. Tidak terdapat pada unjuran perspektif.

Gambarajah 5.3: ZOOM Center

3. Dynamic
PAN dan ZOOM menggunakan kotak pandangan yang segi empat tepat. Kotak pandangan
merupakan pandangan anda, yang anda boleh mengecilkan atau membesarkan dan
bergerak lukisan. Kedudukan dan saiz pandangan kotak PAN atau ZOOM untuk mengisi
viewport dengan pandangan dalam kotak pandangan (view box). Tidak terdapat di unjuran
perspektif.
• Untuk menukar saiz kotak paparan, klik, mengubah saiz, dan klik sekali lagi untuk
menerima saiz baru kotak paparan.
• Untuk PAN dengan kotak pandangan, seret ke lokasi yang anda mahu dan tekan
Enter.

Gambarajah 5.4: ZOOM Dynamic

4. Extends
ZOOM untuk memaparkan takat maksimum semua objek. Pengunjuran setiap objek dalam
model dikira dan digunakan untuk menentukan bagaimana model perlu mengisi tetingkap.

164
