Page 177 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

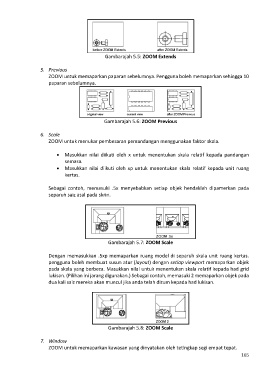

Gambarajah 5.5: ZOOM Extends

5. Previous
ZOOM untuk memaparkan paparan sebelumnya. Pengguna boleh memaparkan sehingga 10
paparan sebelumnya.

Gambarajah 5.6: ZOOM Previous

6. Scale
ZOOM untuk menukar pembesaran pemandangan menggunakan faktor skala.

• Masukkan nilai diikuti oleh x untuk menentukan skala relatif kepada pandangan
semasa.
• Masukkan nilai diikuti oleh xp untuk menentukan skala relatif kepada unit ruang
kertas.

Sebagai contoh, memasuki .5x menyebabkan setiap objek hendaklah dipamerkan pada
separuh saiz asal pada skrin.

Gambarajah 5.7: ZOOM Scale

Dengan memasukkan .5xp memaparkan ruang model di separuh skala unit ruang kertas.
pengguna boleh membuat susun atur (layout) dengan setiap viewport memaparkan objek
pada skala yang berbeza. Masukkan nilai untuk menentukan skala relatif kepada had grid
lukisan. (Pilihan ini jarang digunakan.) Sebagai contoh, memasuki 2 memaparkan objek pada
dua kali saiz mereka akan muncul jika anda telah dizum kepada had lukisan.

Gambarajah 5.8: ZOOM Scale

7. Window
ZOOM untuk memaparkan kawasan yang dinyatakan oleh tetingkap segi empat tepat.
165
