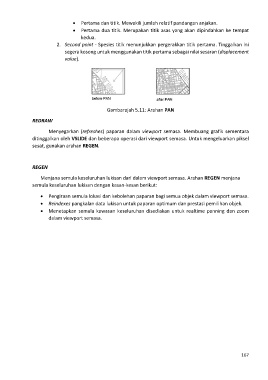

Page 179 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

• Pertama dan titik. Mewakili jumlah relatif pandangan anjakan.
• Pertama dua titik. Merupakan titik asas yang akan dipindahkan ke tempat
kedua.
2. Second point - Spesies titik menunjukkan pergerakkan titik pertama. Tinggalkan ini
segera kosong untuk menggunakan titik pertama sebagai nilai sesaran (displacement
value).

Gambarajah 5.11: Arahan PAN
REDRAW

Menyegarkan (refreshes) paparan dalam viewport semasa. Membuang grafik sementara
ditinggalkan oleh VSLIDE dan beberapa operasi dari viewport semasa. Untuk mengeluarkan piksel
sesat, gunakan arahan REGEN.

REGEN

Menjana semula keseluruhan lukisan dari dalam viewport semasa. Arahan REGEN menjana
semula keseluruhan lukisan dengan kesan-kesan berikut:

• Pengiraan semula lokasi dan kebolehan paparan bagi semua objek dalam viewport semasa.
• Reindexes pangkalan data lukisan untuk paparan optimum dan prestasi pemilihan objek.

• Menetapkan semula kawasan keseluruhan disediakan untuk realtime panning dan zoom
dalam viewport semasa.

167
