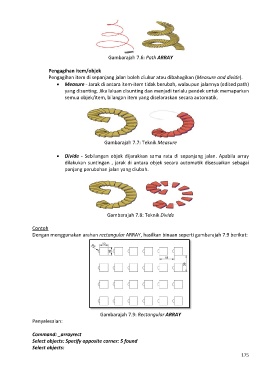

Page 187 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Gambarajah 7.6: Path ARRAY

Pengagihan item/objek
Pengagihan item di sepanjang jalan boleh diukur atau dibahagikan (Measure and divide).
• Measure - Jarak di antara item-item tidak berubah, walaupun jalannya (edited path)
yang disunting. Jika laluan disunting dan menjadi terlalu pendek untuk memaparkan
semua objek/item, bilangan item yang diselaraskan secara automatik.

Gambarajah 7.7: Teknik Measure

• Divide - Sebilangan objek dijarakkan sama rata di sepanjang jalan. Apabila array
dilakukan suntingan , jarak di antara objek secara automatik disesuaikan sebagai
panjang perubahan jalan yang diubah.

Gambarajah 7.8: Teknik Divide

Contoh
Dengan menggunakan arahan rectangular ARRAY, hasilkan binaan seperti gambarajah 7.9 berikut:

Gambarajah 7.9: Rectangular ARRAY
Penyelesaian:

Command: _arrayrect
Select objects: Specify opposite corner: 5 found
Select objects:
175
