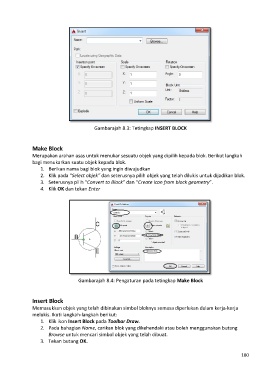

Gambarajah 8.3: Tetingkap INSERT BLOCK

Make Block
Merupakan arahan asas untuk menukar sesuatu objek yang dipilih kepada blok. Berikut langkah
bagi menukarkan suatu objek kepada blok.
1. Berikan nama bagi blok yang ingin diwujudkan
2. Klik pada “Select objek” dan seterusnya pilih objek yang telah dilukis untuk dijadikan blok.
3. Seterusnya pilih “Convert to Block” dan “Create icon from block geometry”.
4. Klik OK dan tekan Enter

Gambarajah 8.4: Pengaturan pada tetingkap Make Block

Insert Block
Memasukkan objek yang telah dibinakan simbol bloknya semasa diperlukan dalam kerja-kerja
melukis. Ikuti langkah-langkah berikut:
1. Klik ikon Insert Block pada Toolbar Draw.
2. Pada bahagian Name, carikan blok yang dikehendaki atau boleh menggunakan butang
Browse untuk mencari simbol objek yang telah dibuat.
3. Tekan butang OK.
