Page 28 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

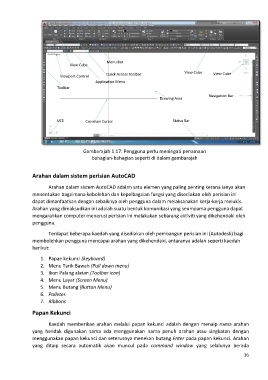

Gambarajah 1.17: Pengguna perlu meningati penamaan
bahagian-bahagian seperti di dalam gambarajah

Arahan dalam sistem perisian AutoCAD

Arahan dalam sistem AutoCAD adalah satu elemen yang paling penting kerana ianya akan
menentukan bagaimana kebolehan dan kepelbagaian fungsi yang disediakan oleh perisian ini
dapat dimanfaatkan dengan sebaiknya oleh pengguna dalam melaksanakan kerja-kerja melukis.
Arahan yang dimaksudkan ini adalah suatu bentuk komunikasi yang seumpama pengguna dapat
mengarahkan computer menerusi perisian ini melakukan sebarang aktiviti yang dikehendaki oleh
pengguna.

Terdapat beberapa kaedah yang disediakan oleh pembangun perisian ini (Autodesk) bagi
membolehkan pengguna mencapai arahan yang dikehendaki, antaranya adalah seperti kaedah
berikut:

1. Papan kekunci (keyboard)
2. Menu Tarik Bawah (Pull down menu)
3. Ikon Palang alatan (Toolbar icon)

4. Menu Layar (Screen Menu)
5. Menu Butang (Button Menu)
6. Palletes
7. Ribbons

Papan Kekunci

Kaedah memberikan arahan melalui papan kekunci adalah dengan menaip nama arahan
yang hendak digunakan sama ada menggunakan nama penuh arahan atau singkatan dengan
menggunakan papan kekunci dan seterusnya menekan butang Enter pada papan kekunci. Arahan
yang ditaip secara automatik akan muncul pada command window yang selalunya berada
16
