Page 32 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

7. Jika garisan yang dibina tadi masih belum menepat kehendak yang sepatutnya taipkan U dan
tekan Enter atau tekan butang klik sebalah kanan tetikus dan pilih Cancel. Aksi ini akan
membatalkan langkah melukis garisan tadi dari titik pertama ke titik kedua.

Palang Status (Status Bar)

Palang status adalah satu set jujukan arahan yang mempunyai simbol ikon yang membawa
maklumat status terkini pada keadaan semasa kemudahan alat bantu melukis (drawing aids) yang
disediakan dalam perisian ini. Kemudahan ini dapat diaktifkan atau dinyahaktifkan dengan cara klik
pada simbol ikon yang berkenaan atau boleh juga dicapai dengan menekan butang kekunci yang
tertentu pada papan kekunci (Fn dan Ctrl+). Antara alatan bantuan yang terdapat dan penting untuk
dikenalpasi kegunaan adalah seperti berikut:

1. Ortho (F8)
2. Snap (F9)
3. Grid (F7)
4. Polar (F10)
5. Osnap (F3)
6. LWT
7. Model
8. Paper

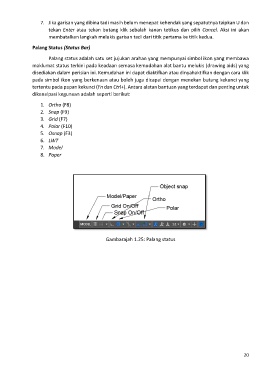

Gambarajah 1.25: Palang status

20
