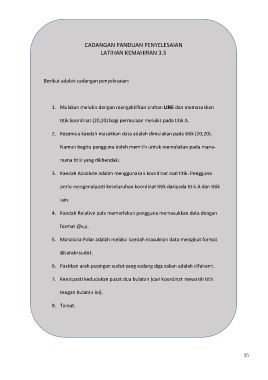

CADANGAN PANDUAN PENYELESAIAN

LATIHAN KEMAHIRAN 3.5

Berikut adalah cadangan penyelesaian:

1. Mulakan melukis dengan mengaktifkan arahan LINE dan memasukkan

titik koordinat (20,20) bagi permulaan melukis pada titik A.

2. Kesemua kaedah masukkan data adalah dimulakan pada titik (20,20).

Namun begitu pengguna boleh memilih untuk memulakan pada mana-

mana titik yang dikhendaki.

3. Kaedah Absolute adalah menggunakan koordinat asal titik. Pengguna

perlu mengenalpasti keseluruhan koordinat titik daripada titik A dan titik

lain.

4. Kaedah Relative pula memerlukan pengguna memasukkan data dengan

format @x,y.

5. Manakala Polar adalah melalui kaedah masukkan data mengikut format

@Jarak<sudut.

6. Pastikan arah pusingan sudut yang sedang digunakan adalah difahami.

7. Kenalpasti kedudukan pusat dua bulatan (cari koordinat mewakili titik

tengah bulatan ini).

8. Tamat.
