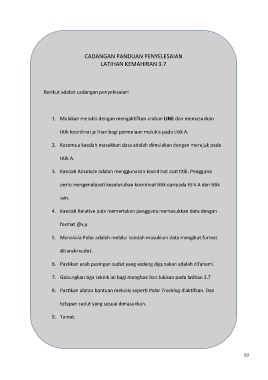

CADANGAN PANDUAN PENYELESAIAN
LATIHAN KEMAHIRAN 3.7
Berikut adalah cadangan penyelesaian:
1. Mulakan melukis dengan mengaktifkan arahan LINE dan memasukkan
titik koordinat pilihan bagi permulaan melukis pada titik A.
2. Kesemua kaedah masukkan data adalah dimulakan dengan merujuk pada
titik A.
3. Kaedah Absolute adalah menggunakan koordinat asal titik. Pengguna
perlu mengenalpasti keseluruhan koordinat titik daripada titik A dan titik
lain.
4. Kaedah Relative pula memerlukan pengguna memasukkan data dengan
format @x,y.
5. Manakala Polar adalah melalui kaedah masukkan data mengikut format
@Jarak<sudut.
6. Pastikan arah pusingan sudut yang sedang digunakan adalah difahami.
7. Gabungkan tiga teknik ini bagi menghasilkan lukisan pada latihan 3.7
8. Pastikan alatan bantuan melukis seperti Polar Tracking diaktifkan. Dan
tetapan sudut yang sesuai dimasukkan.
9. Tamat.
