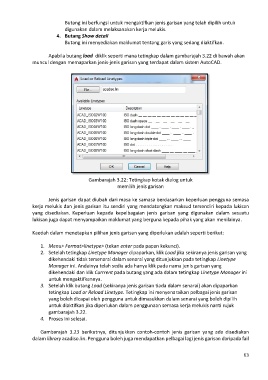

Butang ini berfungsi untuk mengaktifkan jenis garisan yang telah dipilih untuk
digunakan dalam melaksanakan kerja melukis.
4. Butang Show detail
Butang ini menyediakan maklumat tentang garis yang sedang diaktifkan.

Apabila butang load diklik seperti mana tetingkap dalam gambarajah 3.22 di bawah akan
muncul dengan memaparkan jenis-jenis garisan yang terdapat dalam sistem AutoCAD.

Gambarajah 3.22: Tetingkap kotak dialog untuk
memilih jenis garisan

Jenis garisan dapat diubah dari masa ke samasa berdasarkan keperluan pengguna semasa
kerja melukis dan jenis garisan itu sendiri yang mendatangkan maksud tersendiri kepada lukisan
yang disediakan. Keperluan kepada kepelbagaian jenis garisan yang digunakan dalam sesuatu
lukisan juga dapat menyampaikan maklumat yang berguna kepada pihak yang akan menilainya.

Kaedah dalam menetapkan pilihan jenis garisan yang diperlukan adalah seperti berikut:

1. Menu> Format>linetype> (tekan enter pada papan kekunci).
2. Setelah tetingkap Linetype Manager dipaparkan, klik Load jika sekiranya jenis garisan yang
dikehendaki tidak tersenarai dalam senarai yang ditunjukkan pada tetingkap Linetype
Manager ini. Andainya telah sedia ada hanya klik pada nama jenis garisan yang
dikehendaki dan klik Currrent pada butang yang ada dalam tetingkap Linetype Manager ini
untuk mengaktifkannya.
3. Setelah klik butang Load (sekiranya jenis garisan tiada dalam senarai) akan dipaparkan
tetingkap Load or Reload Linetype. Tetingkap ini menyenaraikan pelbagai jenis garisan
yang boleh dicapai oleh pengguna untuk dimasukkan dalam senarai yang boleh dipilih
untuk diaktifkan jika diperlukan dalam penggunaan semasa kerja melukis nanti rujuk
gambarajah 3.22.
4. Proses ini selesai.

Gambarajah 3.23 berikutnya, ditunjukkan contoh-contoh jenis garisan yang ada disediakan
dalam library acadiso.lin. Pengguna boleh juga mendapatkan pelbagai lagi jenis garisan daripada fail
