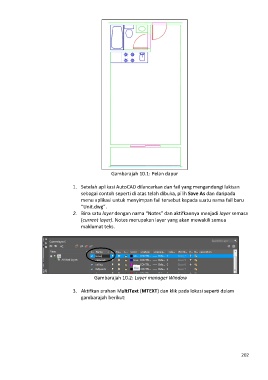

Gambarajah 10.1: Pelan dapur

1. Setelah aplikasi AutoCAD dilancarkan dan fail yang mengandungi lukisan
sebagai contoh seperti di atas telah dibuka, pilih Save As dan daripada
menu aplikasi untuk menyimpan fail tersebut kepada suatu nama fail baru
“Unit.dwg”.
2. Bina satu layer dengan nama “Notes” dan aktifkannya menjadi layer semasa
(current layer). Notes merupakan layer yang akan mewakili semua
maklumat teks.

Gambarajah 10.2: Layer manager Window

3. Aktifkan arahan MultiText (MTEXT) dan klik pada lokasi seperti dalam
gambarajah berikut:

202
