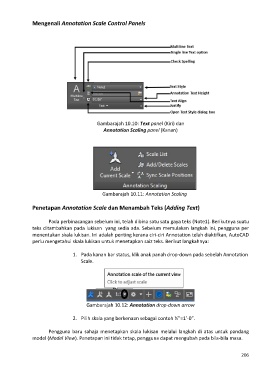

Mengenali Annotation Scale Control Panels

Gambarajah 10.10: Text panel (Kiri) dan
Annotation Scaling panel (Kanan)

Gambarajah 10.11: Annotation Scaling

Penetapan Annotation Scale dan Menambah Teks (Adding Text)

Pada perbinacangan sebelum ini, telah dibina satu satu gaya teks (Note1). Berikutnya suatu
teks ditambahkan pada lukisan yang sedia ada. Sebelum memulakan langkah ini, pengguna per
menentukan skala lukisan. Ini adalah penting kerana ciri-ciri Annotation telah diaktifkan, AutoCAD
perlu mengetahui skala lukisan untuk menetapkan saiz teks. Berikut langkahnya:

1. Pada kanan bar status, klik anak panah drop-down pada sebelah Annotation
Scale.

Gambarajah 10.12: Annotation drop-down arrow

2. Pilih skala yang berkenaan sebagai contoh ¼”=1’-0”.

Pengguna baru sahaja menetapkan skala lukisan melalui langkah di atas untuk pandang
model (Model View). Penetapan ini tidak tetap, pengguna dapat mengubah pada bila-bila masa.

206
