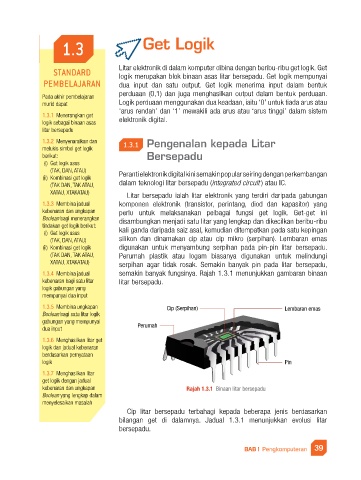

1.3 Get Logik

Litar elektronik di dalam komputer dibina dengan beribu-ribu get logik. Get
Standard logik merupakan blok binaan asas litar bersepadu. Get logik mempunyai
Pembelajaran dua input dan satu output. Get logik menerima input dalam bentuk
perduaan (0,1) dan juga menghasilkan output dalam bentuk perduaan.
Pada akhir pembelajaran
murid dapat Logik perduaan menggunakan dua keadaan, iaitu ‘0’ untuk tiada arus atau
‘arus rendah’ dan ‘1’ mewakili ada arus atau ‘arus tinggi’ dalam sistem
1.3.1 Menerangkan get
logik sebagai binaan asas elektronik digital.
litar bersepadu
1.3.2 Menyenaraikan dan 1.3.1 Pengenalan kepada Litar
melukis simbol get logik
berikut: Bersepadu
(i) Get logik asas
(TAK, DAN, ATAU)
(ii) Kombinasi get logik Peranti elektronik digital kini semakin popular seiring dengan perkembangan
(TAK DAN, TAK ATAU, dalam teknologi litar bersepadu (integrated circuit ) atau IC.
XATAU, XTAKATAU)
Litar bersepadu ialah litar elektronik yang terdiri daripada gabungan
1.3.3 Membina jadual komponen elektronik (transistor, perintang, diod dan kapasitor) yang
kebenaran dan ungkapan perlu untuk melaksanakan pelbagai fungsi get logik. Get-get ini
Boolean bagi menerangkan disambungkan menjadi satu litar yang lengkap dan dikecilkan beribu-ribu
tindakan get logik berikut:
(i) Get logik asas kali ganda daripada saiz asal, kemudian ditempatkan pada satu kepingan
(TAK, DAN, ATAU) silikon dan dinamakan cip atau cip mikro (serpihan). Lembaran emas
(ii) Kombinasi get logik digunakan untuk menyambung serpihan pada pin-pin litar bersepadu.
(TAK DAN, TAK ATAU, Perumah plastik atau logam biasanya digunakan untuk melindungi
XATAU, XTAKATAU) serpihan agar tidak rosak. Semakin banyak pin pada litar bersepadu,
1.3.4 Membina jadual semakin banyak fungsinya. Rajah 1.3.1 menunjukkan gambaran binaan
kebenaran bagi satu litar litar bersepadu.
logik gabungan yang
mempunyai dua input
1.3.5 Membina ungkapan Cip (Serpihan) Lembaran emas
Boolean bagi satu litar logik
gabungan yang mempunyai
dua input Perumah

1.3.6 Menghasilkan litar get
logik dan jadual kebenaran
berdasarkan pernyataan
logik Pin
1.3.7 Menghasilkan litar
get logik dengan jadual
kebenaran dan ungkapan Rajah 1.3.1 Binaan litar bersepadu
B13-1
Boolean yang lengkap dalam
menyelesaikan masalah
Cip litar bersepadu terbahagi kepada beberapa jenis berdasarkan
bilangan get di dalamnya. Jadual 1.3.1 menunjukkan evolusi litar
bersepadu.
