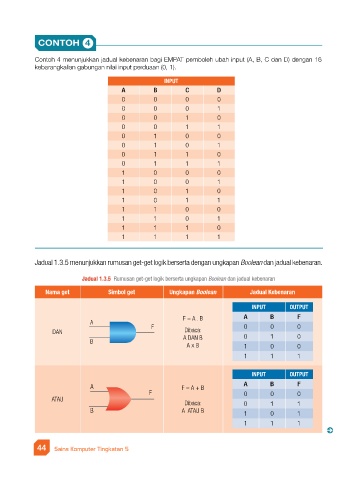

CONTOH 4

Contoh 4 menunjukkan jadual kebenaran bagi EMPAT pemboleh ubah input (A, B, C dan D) dengan 16
kebarangkalian gabungan nilai input perduaan (0, 1).

INPUT
A B C D
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1

Jadual 1.3.5 menunjukkan rumusan get-get logik berserta dengan ungkapan Boolean dan jadual kebenaran.

Jadual 1.3.5 Rumusan get-get logik berserta ungkapan Boolean dan jadual kebenaran

Nama get Simbol get Ungkapan Boolean Jadual Kebenaran
INPUT OUTPUT
F = A . B A B F
A
F 0 0 0
DAN Dibaca:
A DAN B 0 1 0
B
A X B 1 0 0
B13-19
1 1 1

INPUT OUTPUT
A F = A + B A B F
F 0 0 0
ATAU
Dibaca: 0 1 1
B A ATAU B 1 0 1
B13-20
1 1 1
