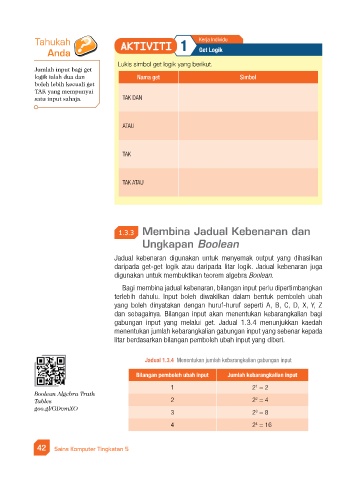

Tahukah AKTIVITI 1 Kerja Individu
Anda Get Logik

Lukis simbol get logik yang berikut.
Jumlah input bagi get
logik ialah dua dan Nama get Simbol
boleh lebih kecuali get
TAK yang mempunyai
satu input sahaja. TAK DAN

ATAU

TAK

TAK ATAU

1.3.3 Membina Jadual Kebenaran dan
Ungkapan Boolean

Jadual kebenaran digunakan untuk menyemak output yang dihasilkan
daripada get-get logik atau daripada litar logik. Jadual kebenaran juga
digunakan untuk membuktikan teorem algebra Boolean.

Bagi membina jadual kebenaran, bilangan input perlu dipertimbangkan
terlebih dahulu. Input boleh diwakilkan dalam bentuk pemboleh ubah
yang boleh dinyatakan dengan huruf-huruf seperti A, B, C, D, X, Y, Z
dan sebagainya. Bilangan input akan menentukan kebarangkalian bagi
gabungan input yang melalui get. Jadual 1.3.4 menunjukkan kaedah
menentukan jumlah kebarangkalian gabungan input yang sebenar kepada
litar berdasarkan bilangan pemboleh ubah input yang diberi.

Jadual 1.3.4 Menentukan jumlah kebarangkalian gabungan input

Bilangan pemboleh ubah input Jumlah kebarangkalian input

1 2 = 2
1
Boolean Algebra Truth
2
Tables 2 2 = 4
goo.gl/GDvmXO
3
3 2 = 8
4 2 = 16
4
42 Sains Komputer Tingkatan 5 PB
