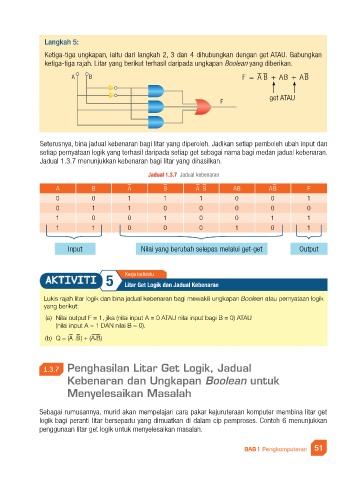

Langkah 5:

Ketiga-tiga ungkapan, iaitu dari langkah 2, 3 dan 4 dihubungkan dengan get ATAU. Gabungkan
ketiga-tiga rajah. Litar yang berikut terhasil daripada ungkapan Boolean yang diberikan.
– – –
A B F = A B + AB + AB

get ATAU
F

Seterusnya, bina jadual kebenaran bagi litar yang diperoleh. Jadikan setiap pemboleh ubah input dan
setiap pernyataan logik yang terhasil daripada setiap get sebagai nama bagi medan jadual kebenaran.
Jadual 1.3.7 menunjukkan kebenaran bagi litar yang dihasilkan.

Jadual 1.3.7 Jadual kebenaran
– – – – –
A B A B A B AB AB F
0 0 1 1 1 0 0 1
0 1 1 0 0 0 0 0
1 0 0 1 0 0 1 1
1 1 0 0 0 1 0 1

Input Nilai yang berubah selepas melalui get-get Output

Kerja Individu
AKTIVITI 5 Litar Get Logik dan Jadual Kebenaran

Lukis rajah litar logik dan bina jadual kebenaran bagi mewakili ungkapan Boolean atau pernyataan logik
yang berikut:
(a) Nilai output F = 1, jika (nilai input A = 0 ATAU nilai input bagi B = 0) ATAU
(nilai input A = 1 DAN nilai B = 0).
– –
(b) Q = (A.B) + (A•B)

1.3.7 Penghasilan Litar Get Logik, Jadual

Kebenaran dan Ungkapan Boolean untuk
Menyelesaikan Masalah

Sebagai rumusannya, murid akan mempelajari cara pakar kejuruteraan komputer membina litar get
logik bagi peranti litar bersepadu yang dimuatkan di dalam cip pemproses. Contoh 6 menunjukkan
penggunaan litar get logik untuk menyelesaikan masalah.

PB BAB 1 Pengkomputeran 51
