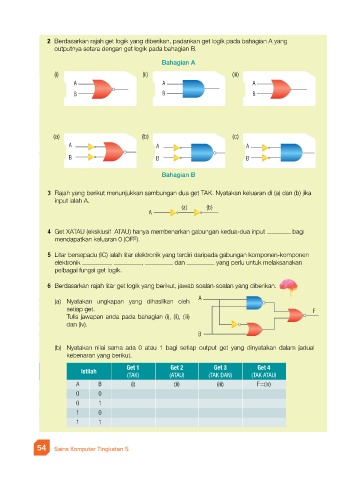

2 Berdasarkan rajah get logik yang diberikan, padankan get logik pada bahagian A yang
outputnya setara dengan get logik pada bahagian B.
Bahagian A

(i) (ii) (iii)
A A A
B B B

(a) (b) (c)
A A A
B B B

Bahagian B

3 Rajah yang berikut menunjukkan sambungan dua get TAK. Nyatakan keluaran di (a) dan (b) jika
input ialah A.
(a) (b)
A

4 Get XATAU (eksklusif ATAU) hanya membenarkan gabungan kedua-dua input bagi
mendapatkan keluaran 0 (OFF).
5 Litar bersepadu (IC) ialah litar elektronik yang terdiri daripada gabungan komponen-komponen
elektronik , , dan yang perlu untuk melaksanakan
pelbagai fungsi get logik.

6 Berdasarkan rajah litar get logik yang berikut, jawab soalan-soalan yang diberikan.

A
(a) Nyatakan ungkapan yang dihasilkan oleh
setiap get. F
Tulis jawapan anda pada bahagian (i), (ii), (iii)
dan (iv).
B
(b) Nyatakan nilai sama ada 0 atau 1 bagi setiap output get yang dinyatakan dalam jadual
kebenaran yang berikut.

Get 1 Get 2 Get 3 Get 4
Istilah
(TAK) (ATAU) (TAK DAN) (TAK ATAU)
A B (i) (ii) (iii) F=(iv)
0 0
0 1
1 0
1 1

54 Sains Komputer Tingkatan 5 PB
