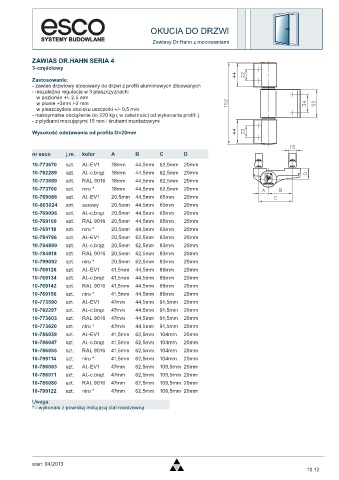

Page 17 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 4
3-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 220 kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi
Wysokość odstawania od profila D=20mm

nr esco j.m. kolor A B C D
10-773670 szt. Al.-EV1 18mm 44,5mm 62,5mm 20mm
10-782289 szt. Al.-c.brąz 18mm 44,5mm 62,5mm 20mm
10-773689 szt. RAL 9016 18mm 44,5mm 62,5mm 20mm
10-773700 szt. niro * 18mm 44,5mm 62,5mm 20mm
10-769088 szt. Al.-EV1 20,5mm 44,5mm 65mm 20mm
10-803024 szt. surowy 20,5mm 44,5mm 65mm 20mm
10-769096 szt. Al.-c.brąz 20,5mm 44,5mm 65mm 20mm
10-769100 szt. RAL 9016 20,5mm 44,5mm 65mm 20mm
10-769118 szt. niro * 20,5mm 44,5mm 65mm 20mm
10-784796 szt. Al.-EV1 20,5mm 62,5mm 83mm 20mm
10-784800 szt. Al.-c.brąz 20,5mm 62,5mm 83mm 20mm
10-784818 szt. RAL 9016 20,5mm 62,5mm 83mm 20mm
10-799092 szt. niro * 20,5mm 62,5mm 83mm 20mm
10-769126 szt. Al.-EV1 41,5mm 44,5mm 86mm 20mm
10-769134 szt. Al.-c.brąz 41,5mm 44,5mm 86mm 20mm
10-769142 szt. RAL 9016 41,5mm 44,5mm 86mm 20mm
10-769150 szt. niro * 41,5mm 44,5mm 86mm 20mm
10-773590 szt. Al.-EV1 47mm 44,5mm 91,5mm 20mm
10-782297 szt. Al.-c.brąz 47mm 44,5mm 91,5mm 20mm
10-773603 szt. RAL 9016 47mm 44,5mm 91,5mm 20mm
10-773620 szt. niro * 47mm 44,5mm 91,5mm 20mm
10-786039 szt. Al.-EV1 41,5mm 62,5mm 104mm 20mm
10-786047 szt. Al.-c.brąz 41,5mm 62,5mm 104mm 20mm
10-786055 szt. RAL 9016 41,5mm 62,5mm 104mm 20mm
10-799114 szt. niro * 41,5mm 62,5mm 104mm 20mm
10-786063 szt. Al.-EV1 47mm 62,5mm 109,5mm 20mm
10-786071 szt. Al.-c.brąz 47mm 62,5mm 109,5mm 20mm
10-786080 szt. RAL 9016 47mm 62,5mm 109,5mm 20mm
10-799122 szt. niro * 47mm 62,5mm 109,5mm 20mm
Uwaga:
* - wykonaie z powłoką imitującą stal nierdzewną

stan: 04/2013
10.12
