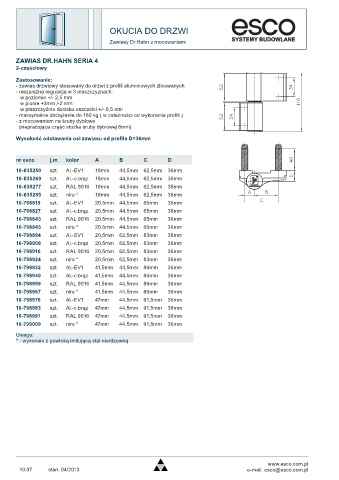

Page 12 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 4
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 180 kg ( w zależności od wykonania profili )
- z mocowaniem na śruby dyblowe
(niepracująca część stożka śruby dyblowej 8mm)

Wysokość odstawania osi zawiasu od profila D=36mm

nr esco j.m. kolor A B C D

10-835250 szt. Al.-EV1 18mm 44,5mm 62,5mm 36mm
10-835269 szt. Al.-c.brąz 18mm 44,5mm 62,5mm 36mm
10-835277 szt. RAL 9016 18mm 44,5mm 62,5mm 36mm
10-835285 szt. niro * 18mm 44,5mm 62,5mm 36mm
10-798819 szt. Al.-EV1 20,5mm 44,5mm 65mm 36mm
10-798827 szt. Al.-c.brąz 20,5mm 44,5mm 65mm 36mm
10-798843 szt. RAL 9016 20,5mm 44,5mm 65mm 36mm
10-798843 szt. niro * 20,5mm 44,5mm 65mm 36mm
10-798894 szt. Al.-EV1 20,5mm 62,5mm 83mm 36mm
10-798908 szt. Al.-c.brąz 20,5mm 62,5mm 83mm 36mm
10-798916 szt. RAL 9016 20,5mm 62,5mm 83mm 36mm
10-798924 szt. niro * 20,5mm 62,5mm 83mm 36mm
10-798932 szt. Al.-EV1 41,5mm 44,5mm 86mm 36mm
10-798940 szt. Al.-c.brąz 41,5mm 44,5mm 86mm 36mm
10-798959 szt. RAL 9016 41,5mm 44,5mm 86mm 36mm
10-798967 szt. niro * 41,5mm 44,5mm 86mm 36mm
10-798975 szt. Al.-EV1 47mm 44,5mm 91,5mm 36mm
10-798983 szt. Al.-c.brąz 47mm 44,5mm 91,5mm 36mm
10-798991 szt. RAL 9016 47mm 44,5mm 91,5mm 36mm
10-799009 szt. niro * 47mm 44,5mm 91,5mm 36mm

Uwaga:
* - wykonaie z powłoką imitującą stal nierdzewną
