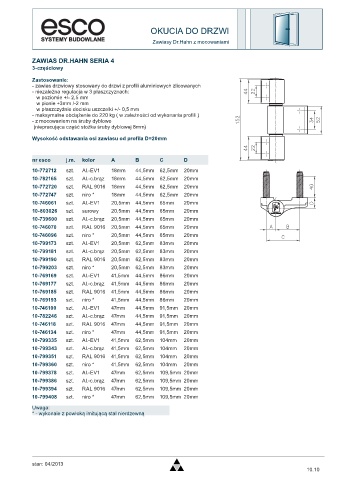

Page 15 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 4
3-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 220 kg ( w zależności od wykonania profili )
- z mocowaniem na śruby dyblowe
(niepracująca część stożka śruby dyblowej 8mm)

Wysokość odstawania osi zawiasu od profila D=20mm

nr esco j.m. kolor A B C D

10-772712 szt. Al.-EV1 18mm 44,5mm 62,5mm 20mm
10-782165 szt. Al.-c.brąz 18mm 44,5mm 62,5mm 20mm
10-772720 szt. RAL 9016 18mm 44,5mm 62,5mm 20mm
10-772747 szt. niro * 18mm 44,5mm 62,5mm 20mm
10-746061 szt. Al.-EV1 20,5mm 44,5mm 65mm 20mm
10-803026 szt. surowy 20,5mm 44,5mm 65mm 20mm
10-739600 szt. Al.-c.brąz 20,5mm 44,5mm 65mm 20mm
10-746070 szt. RAL 9016 20,5mm 44,5mm 65mm 20mm
10-746096 szt. niro * 20,5mm 44,5mm 65mm 20mm
10-799173 szt. Al.-EV1 20,5mm 62,5mm 83mm 20mm
10-799181 szt. Al.-c.brąz 20,5mm 62,5mm 83mm 20mm
10-799190 szt. RAL 9016 20,5mm 62,5mm 83mm 20mm
10-799203 szt. niro * 20,5mm 62,5mm 83mm 20mm
10-769169 szt. Al.-EV1 41,5mm 44,5mm 86mm 20mm
10-769177 szt. Al.-c.brąz 41,5mm 44,5mm 86mm 20mm
10-769185 szt. RAL 9016 41,5mm 44,5mm 86mm 20mm
10-769193 szt. niro * 41,5mm 44,5mm 86mm 20mm
10-746100 szt. Al.-EV1 47mm 44,5mm 91,5mm 20mm
10-782246 szt. Al.-c.brąz 47mm 44,5mm 91,5mm 20mm
10-746118 szt. RAL 9016 47mm 44,5mm 91,5mm 20mm
10-746134 szt. niro * 47mm 44,5mm 91,5mm 20mm
10-799335 szt. Al.-EV1 41,5mm 62,5mm 104mm 20mm
10-799343 szt. Al.-c.brąz 41,5mm 62,5mm 104mm 20mm
10-799351 szt. RAL 9016 41,5mm 62,5mm 104mm 20mm
10-799360 szt. niro * 41,5mm 62,5mm 104mm 20mm
10-799378 szt. Al.-EV1 47mm 62,5mm 109,5mm 20mm
10-799386 szt. Al.-c.brąz 47mm 62,5mm 109,5mm 20mm
10-799394 szt. RAL 9016 47mm 62,5mm 109,5mm 20mm
10-799408 szt. niro * 47mm 62,5mm 109,5mm 20mm

Uwaga:
* - wykonaie z powłoką imitującą stal nierdzewną

stan: 04/2013
10.10
