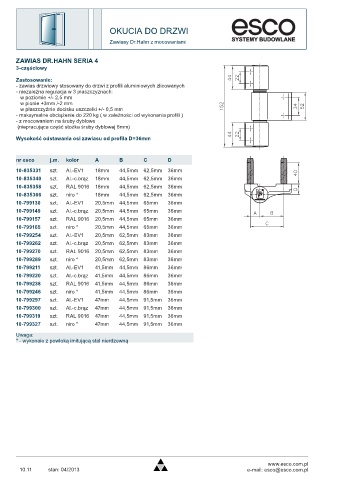

Page 16 - Katalog_esco_06_10_2008_2.pdf
P. 16

OKUCIA DO DRZWI
                                        Zawiasy Dr.Hahn z mocowaniami


       ZAWIAS DR.HAHN SERIA 4
       3-częściowy

       Zastosowanie:
       - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
       - niezależna regulacja w 3 płaszczyznach:
          w poziomie +/- 2,5 mm
          w pionie +3mm /-2 mm
          w płaszczyźnie docisku uszczelki +/- 0,5 mm
       - maksymalne obciążenie do 220 kg ( w zależności od wykonania profili )
       - z mocowaniem na śruby dyblowe
        (niepracująca część stożka śruby dyblowej 8mm)

       Wysokość odstawania osi zawiasu od profila D=36mm


       nr esco     j.m.  kolor    A        B       C        D

       10-835331   szt.  Al.-EV1  18mm     44,5mm  62,5mm   36mm
       10-835340   szt.  Al.-c.brąz  18mm  44,5mm  62,5mm   36mm
       10-835358   szt.  RAL 9016  18mm    44,5mm  62,5mm   36mm
       10-835366   szt.  niro *   18mm     44,5mm  62,5mm   36mm
       10-799130   szt.  Al.-EV1  20,5mm   44,5mm  65mm     36mm
       10-799149   szt.  Al.-c.brąz  20,5mm  44,5mm  65mm   36mm
       10-799157   szt.  RAL 9016  20,5mm  44,5mm  65mm     36mm
       10-799165   szt.  niro *   20,5mm   44,5mm  65mm     36mm
       10-799254   szt.  Al.-EV1  20,5mm   62,5mm  83mm     36mm
       10-799262   szt.  Al.-c.brąz  20,5mm  62,5mm  83mm   36mm
       10-799270   szt.  RAL 9016  20,5mm  62,5mm  83mm     36mm
       10-799289   szt.  niro *   20,5mm   62,5mm  83mm     36mm
       10-799211   szt.  Al.-EV1  41,5mm   44,5mm  86mm     36mm
       10-799220   szt.  Al.-c.brąz  41,5mm  44,5mm  86mm   36mm
       10-799238   szt.  RAL 9016  41,5mm  44,5mm  86mm     36mm
       10-799246   szt.  niro *   41,5mm   44,5mm  86mm     36mm
       10-799297   szt.  Al.-EV1  47mm     44,5mm  91,5mm   36mm
       10-799300   szt.  Al.-c.brąz  47mm  44,5mm  91,5mm   36mm
       10-799319   szt.  RAL 9016  47mm    44,5mm  91,5mm   36mm
       10-799327   szt.  niro *   47mm     44,5mm  91,5mm   36mm

       Uwaga:
       * - wykonaie z powłoką imitującą stal nierdzewną
