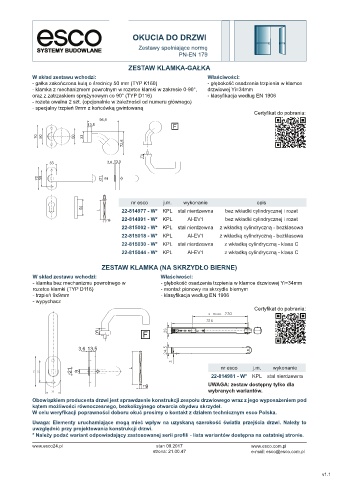

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 179
ZESTAW KLAMKA-GAŁKA
W skład zestawu wchodzi: Właściwości:
- gałka zakończona kulą o średnicy 50 mm (TYP K160) - głębokość osadzenia trzpienia w klamce
- klamka z mechanizmem powrotnym w rozetce klamki w zakresie 0-90°, drzwiowej Yi=34mm
oraz z zatrzaskiem sprężynowym co 90° (TYP D116) - klasyfi kacja według EN 1906
- rozeta owalna 2 szt. (opcjonalnie w zależności od numeru głównego)
- specjalny trzpień 9mm z końcówką gwintowaną
Certyfi kat do pobrania:
96,9
13,5

70 50 50 33
72,6

33 3,6 13,5

70 50 21 9

nr esco j.m. wykonanie opis
50
L 22-814977 - W* KPL stal nierdzewna bez wkładki cylindrycznej i rozet
9 22-814991 - W* KPL Al-EV1 bez wkładki cylindrycznej i rozet
22-815002 - W* KPL stal nierdzewna z wkładką cylindryczną - bezklasowa
22-815018 - W* KPL Al-EV1 z wkładką cylindryczną - bezklasowa
22-815030 - W* KPL stal nierdzewna z wkładką cylindryczną - klasa C
22-815044 - W* KPL Al-EV1 z wkładką cylindryczną - klasa C

ZESTAW KLAMKA (NA SKRZYDŁO BIERNE)
W skład zestawu wchodzi: Właściwości:
- klamka bez mechanizmu powrotnego w - głębokość osadzenia trzpienia w klamce drzwiowej Yi=34mm
rozetce klamki (TYP D116) - montaż pionowy na skrzydle biernym
- trzpień 9x9mm - klasyfi kacja według EN 1906
- wypychacz
Certyfi kat do pobrania:

3,6 13,5

21 9 L nr esco j.m. wykonanie
22-814981 - W* KPL stal nierdzewna
9 UWAGA: zestaw dostępny tylko dla
wybranych wariantów.
Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod
kątem możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.
W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.

www.esco24.pl stan 09.2017 www.esco.com.pl
strona: 21.00.47 e-mail: esco@esco.com.pl
