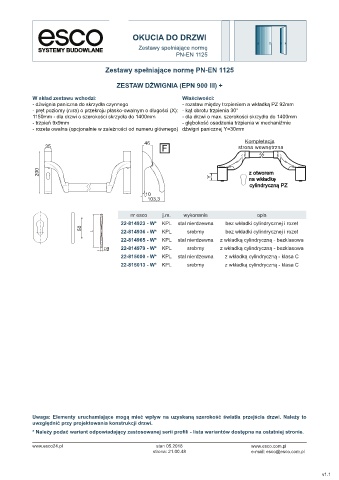

Page 158 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

Zestawy spełniające normę PN-EN 1125

ZESTAW DŹWIGNIA (EPN 900 III) +

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - kąt obrotu trzpienia 30°
1150mm - dla drzwi o szerokości skrzydła do 1400mm - dla drzwi o max. szerokości skrzydła do 1400mm
- trzpień 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- rozeta owalna (opcjonalnie w zależności od numeru głównego) dźwigni panicznej Y=30mm

46
35

200

10
103,3

nr esco j.m. wykonanie opis
22-814923 - W* KPL stal nierdzewna bez wkładki cylindrycznej i rozet
50 L 22-814936 - W* KPL srebrny bez wkładki cylindrycznej i rozet
22-814965 - W* KPL stal nierdzewna z wkładką cylindryczną - bezklasowa
9 22-814979 - W* KPL srebrny z wkładką cylindryczną - bezklasowa
22-815000 - W* KPL stal nierdzewna z wkładką cylindryczną - klasa C
22-815013 - W* KPL srebrny z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
