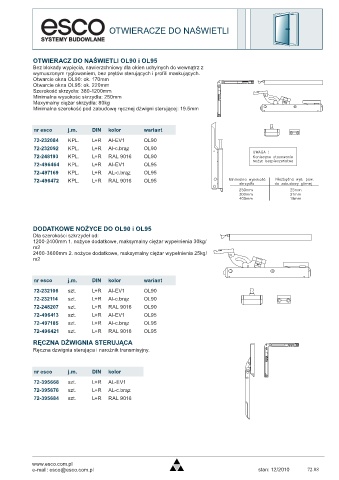

P. 639
OTWIERACZE DO NAŚWIETLI
OTWIERACZ DO NAŚWIETLI OL90 i OL95
Bez blokady wypięcia, nawierzchniowy dla okien uchylnych do wewnątrz z
wymuszonym ryglowaniem, bez prętów sterujących i profili maskujących.
Otwarcie okna OL90: ok. 170mm
Otwarcie okna OL95: ok. 220mm
Szerokość skrzydła: 380-1200mm
Minimalna wysokośc skrzydła: 250mm
Maxymalny ciężar skrzydła: 80kg
Minimalna szerokość pod zabudowę ręcznej dźwigni sterującej: 19.5mm
nr esco j.m. DIN kolor wariant
72-232084 KPL. L+R Al-EV1 OL90
72-232092 KPL. L+R Al-c.brąz OL90
72-248193 KPL. L+R RAL 9016 OL90
72-496464 KPL. L+R Al-EV1 OL95
72-497169 KPL. L+R AL-c.brąz OL95
72-496472 KPL. L+R RAL 9016 OL95
DODATKOWE NOŻYCE DO OL90 i OL95
Dla szerokości szkrzydeł od:
1200-2400mm 1. nożyce dodatkowe, maksymalny ciężar wypełnienia 30kg/
m2
2400-3600mm 2. nożyce dodatkowe, maksymalny ciężar wypełnienia 25kg/
m2
nr esco j.m. DIN kolor wariant
72-232106 szt. L+R Al-EV1 OL90
72-232114 szt. L+R Al-c.brąz OL90
72-248207 szt. L+R RAL 9016 OL90
72-496413 szt. L+R Al-EV1 OL95
72-497185 szt. L+R Al-c.brąz OL95
72-496421 szt. L+R RAL 9016 OL95
RĘCZNA DŹWIGNIA STERUJĄCA
Ręczna dzwignia sterująca i narożnik transmisyjny.
nr esco j.m. DIN kolor
72-395668 szt. L+R AL-EV1
72-395676 szt. L+R AL-c.brąz
72-395684 szt. L+R RAL 9016
www.esco.com.pl
e-mail: esco@esco.com.pl stan: 12/2010 72.08
