PUMPS AND COUNTER CURRENT SWIMMING
            SERIE
            ATLAS

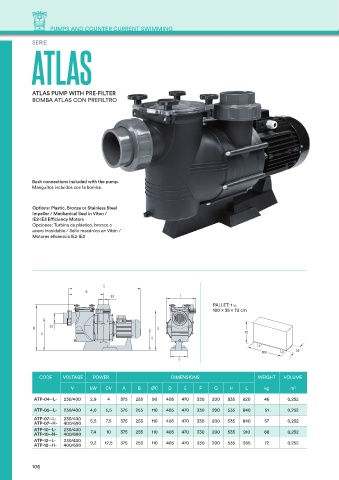

            ATLAS PUMP WITH PRE-FILTER
            BOMBA ATLAS CON PREFILTRO
















            Bush connections included with the pump.
            Manguitos incluidos con la bomba.



            Options: Plastic, Bronze or Stainless Steel
            Impeller / Mechanical Seal in Viton /


            IE2-IE3 Efficiency Motors
            Opciones: Turbina de plástico, bronce o
            acero inoxidable / Sello mecánico en Vitón /
            Motores eficiencia IE2-IE3








                                     L
                               D
                                        ØC                      F
                                                                            PALLET: 1 u.
                                                                            100 × 35 × 72 cm


             H    ØC                                    E
               A                                                                       72
                                                      B
                                                                                                         35
                                                                                             100
                                                                G


               CODE     VOLTAGE   POWER                      DIMENSIONS                     WEIGHT   VOLUME
                          V      kW   CV    A    B    ØC    D     E    F    G     H    L      kg       m 3

             ATP-04--L-  230/400  2,9  4   375   255  90   405   470  330   200  535  820     46      0,252
             ATP-05--L-  230/400  4,0  5,5  375  255  110  405   470  330   200  535  840     51      0,252
             ATP-07--L-  230/400  5,5  7,5  375  255  110  405   470  330   200  535  840     57      0,252
             ATP-07--H-  400/690
             ATP-10--L-  230/400  7,4  10  375   255  110  405   470  330   200  535  910     68      0,252
             ATP-10--H-  400/690
             ATP-12--L-  230/400  9,2  12,5  375  255  110  405  470  330   200  535  955     72      0,252
             ATP-12--H-  400/690
