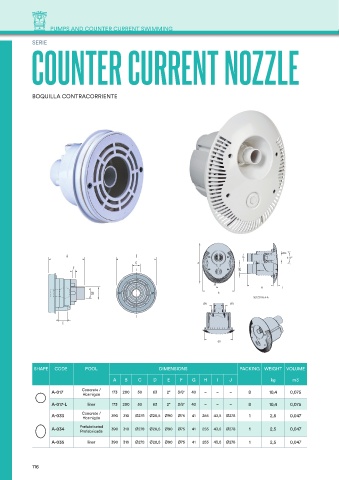

Page 116 - Catalogue IML-VP 2024
P. 116
PUMPS AND COUNTER CURRENT SWIMMING
COUNTER CURRENT NOZZLE
SERIE
BOQUILLA CONTRACORRIENTE
A B
G
F
CD
E
SHAPE CODE POOL DIMENSIONS PACKING WEIGHT VOLUME
A B C D E F G H I J kg m3
A-017 Concrete / 173 200 50 63 2" 3/8" 40 – – – 8 10,4 0,075
Hormigón
A-017-L liner 173 200 50 63 2" 3/8" 40 – – – 8 10,4 0,075
A-033 Concrete / 390 310 Ø278 Ø20,5 Ø90 Ø75 41 255 43,5 Ø278 1 2,5 0,047
Hormigón
A-034 Prefabricated 390 310 Ø278 Ø20,5 Ø90 Ø75 41 255 43,5 Ø278 1 2,5 0,047
Prefabricada
A-035 liner 390 310 Ø278 Ø20,5 Ø90 Ø75 41 255 43,5 Ø278 1 2,5 0,047
116
