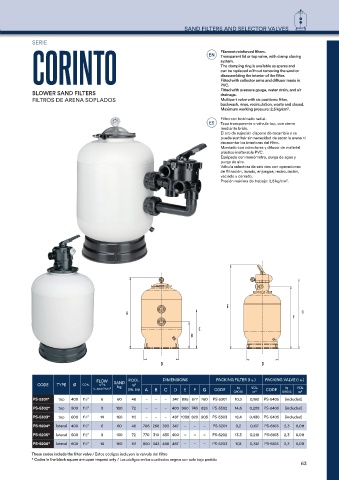

Page 63 - Catalogue IML-VP 2024
P. 63
PUMPS AND COUNTER CURRENT SWIMMING
SAND FILTERS AND SELECTOR VALVES
SERIE
CORINTO EN Filament reinforced filters.
Transparent lid or top valve, with clamp closing
system.
The clamping ring is available as spares and
can be replaced without removing the sand or
disassembling the interior of the filter.
Fitted with collector arms and diffuser made in
PVC.
Fitted with pressure gauge, water drain, and air
BLOWER SAND FILTERS drainage.
FILTROS DE ARENA SOPLADOS Multiport valve with six positions: filter,
backwash, rinse, recirculation, waste and closed.
Maximum working pressure: 2,5 kg/cm 2 .
Filtro con bobinado radial.
ES Tapa transparente o válvula top, con cierre
mediante brida.
El aro de sujeción dispone de recambio y se
puede sustituir sin necesidad de sacar la arena ni
desmontar los interiores del filtro.
Montado con colectores y difusor de material
plástico inalterable PVC.
Equipado con manómetro, purga de agua y
purga de aire.
Válvula selectora de seis vías con operaciones
de filtración, lavado, enjuague, recirculación,
vaciado y cerrado.
Presión máxima de trabajo: 2,5 kg/cm . 2
FLOW POOL DIMENSIONS PACKING FILTER (1 u.) PACKING VALVE (1 u.)
CODE TYPE Ø CON. m /h SAND m 3
3
kg
kg
V=50m³/h/m 2 kg (filt. 8h) A B C D E F G CODE GROSS VOL 3 CODE GROSS VOL 3
m
m
PS-5301* top 400 1½" 6 60 48 – – – 347 895 677 760 PS-5301 10,3 0,180 PS-6405 (included)
PS-5302* top 500 1½" 9 100 72 – – – 400 960 743 826 PS-5302 14,6 0,288 PS-6405 (included)
PS-5303* top 600 1½" 14 160 112 – – – 487 1038 820 903 PS-5303 18,4 0,430 PS-6405 (included)
PS-5204* lateral 400 1½" 6 60 48 706 268 393 347 – – – PS-5201 9,2 0,137 PS-6103 2,3 0,011
PS-5205* lateral 500 1½" 9 100 72 770 310 435 400 – – – PS-5202 13,3 0,219 PS-6103 2,3 0,011
PS-5206* lateral 600 1½" 14 160 112 850 343 468 487 – – – PS-5203 17,8 0,341 PS-6103 2,3 0,011
These codes include the filter valve /Estos códigos incluyen la válvula del filtro
* Codes in the black square are upon request only /Los códigos en los cuadrados negros son solo bajo pedido
63
