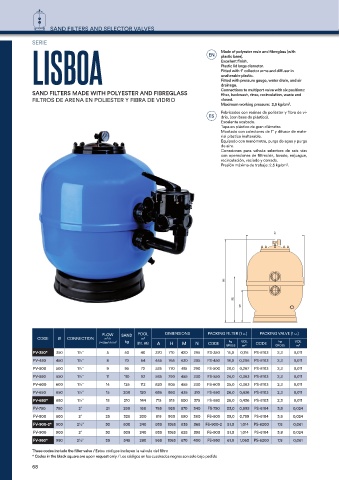

Page 68 - Catalogue IML-VP 2024
P. 68
SAND FILTERS AND SELECTOR VALVES
SERIE
LISBOA EN Made of polyester resin and fibreglass (with
plastic base).
Excellent finish.
Plastic lid large diameter.
Fitted with 1” collector arms and diffuser in
unalterable plastic.
Fitted with pressure gauge, water drain, and air
drainage.
Connections to multiport valve with six positions:
SAND FILTERS MADE WITH POLYESTER AND FIBREGLASS filter, backwash, rinse, recirculation, waste and
FILTROS DE ARENA EN POLIESTER Y FIBRA DE VIDRIO closed.
Maximum working pressure: 2,5 kg/cm .
2
Fabricados con resinas de poliéster y fibra de vi-
ES drio, (con base de plástico).
Excelente acabado.
Tapa en plástico de gran diámetro.
Montado con colectores de 1” y difusor de mate-
rial plástico inalterable.
Equipado con manómetro, purga de agua y purga
de aire.
Conexiones para válvula selectora de seis vías
con operaciones de filtración, lavado, enjuague,
recirculación, vaciado y cerrado.
2
Presión máxima de trabajo: 2,5 kg/cm .
FLOW SAND POOL DIMENSIONS PACKING FILTER (1 u.) PACKING VALVE (1 u.)
3
CODE Ø CONNECTION m /h m 3
kg
kg
V=50m³/h/m 2 kg (filt. 8h) A H M N CODE GROSS VOL 3 CODE GROSS VOL 3
m
m
FV-350* 350 1½" 5 50 40 370 710 420 295 FS-350 15,0 0,116 PS-6103 2,3 0,011
FV-450 450 1½" 8 70 64 455 765 430 305 FS-450 18,0 0,206 PS-6103 2,3 0,011
FV-500 500 1½" 9 95 72 525 770 415 290 FS-500 20,0 0,267 PS-6103 2,3 0,011
FV-550 550 1½" 11 110 92 585 790 455 330 FS-550 24,0 0,363 PS-6103 2,3 0,011
FV-600 600 1½" 14 125 112 620 805 455 330 FS-600 25,0 0,363 PS-6103 2,3 0,011
FV-650 650 1½" 15 200 120 685 860 435 310 FS-650 26,0 0,436 PS-6103 2,3 0,011
FV-680* 680 1½" 18 210 144 715 915 500 375 FS-680 28,0 0,436 PS-6103 2,3 0,011
FV-750 750 2" 21 290 168 785 925 570 340 FS-750 33,0 0,595 PS-6104 3,8 0,024
FV-800 800 2" 25 325 200 815 960 590 360 FS-800 39,0 0,759 PS-6104 3,8 0,024
FV-900-2* 900 2½" 30 500 240 935 1085 635 365 FS-900-2 51,0 1,014 PS-6200 7,8 0,061
FV-900 900 2" 30 505 240 935 1085 625 395 FS-900 51,0 1,014 PS-6104 3,8 0,024
FV-950* 950 2½" 35 545 280 965 1085 670 400 FS-950 61,0 1,063 PS-6200 7,8 0,061
These codes include the filter valve /Estos códigos incluyen la válvula del filtro
* Codes in the black square are upon request only /Los códigos en los cuadrados negros son solo bajo pedido
68
