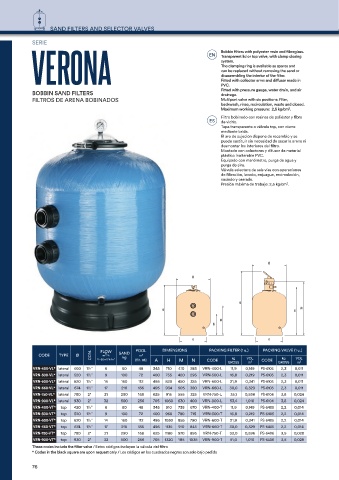

Page 76 - Catalogue IML-VP 2024
P. 76
SAND FILTERS AND SELECTOR VALVES
SERIE
VERONA EN Bobbin filters with polyester resin and fibreglass.
Transparent lid or top valve, with clamp closing
system.
The clamping ring is available as spares and
can be replaced without removing the sand or
disassembling the interior of the filter.
Fitted with collector arms and diffuser made in
PVC.
Fitted with pressure gauge, water drain, and air
BOBBIN SAND FILTERS drainage.
FILTROS DE ARENA BOBINADOS Multiport valve with six positions: filter,
backwash, rinse, recirculation, waste and closed.
Maximum working pressure: 2,5 kg/cm 2 .
Filtro bobinado con resinas de poliéster y fibra
ES de vidrio.
Tapa transparente o válvula top, con cierre
mediante brida.
El aro de sujeción dispone de recambio y se
puede sustituir sin necesidad de sacar la arena ni
desmontar los interiores del filtro.
Montado con colectores y difusor de material
plástico inalterable PVC.
Equipado con manómetro, purga de agua y
purga de aire.
Válvula selectora de seis vías con operaciones
de filtración, lavado, enjuague, recirculación,
vaciado y cerrado.
2
Presión máxima de trabajo: 2,5 kg/cm .
CON. V=50m³/h/m² kg (filt. 8h) A H M N CODE kg VOL 3 CODE kg VOL 3
3
3
CODE TYPE Ø FLOW SAND POOL DIMENSIONS PACKING FILTER (1 u.) PACKING VALVE (1 u.)
m /h
m
m
m
2,3
VRN-400-VL* lateral 400 1½" 6 60 48 345 710 410 285 VRN-400-L GROSS 0,149 PS-6103 GROSS 0,011
11,9
VRN-500-VL* lateral 520 1½" 9 100 72 400 755 420 295 VRN-500-L 16,8 0,219 PS-6103 2,3 0,011
VRN-600-VL* lateral 620 1½" 14 160 112 495 830 450 325 VRN-600-L 21,9 0,341 PS-6103 2,3 0,011
VRN-660-VL* lateral 674 1½" 17 210 136 495 934 505 380 VRN-660-L 30,0 0,329 PS-6103 2,3 0,011
VRN-750-VL* lateral 780 2" 21 290 168 625 915 555 325 VRN-750-L 35,1 0,596 PS-6104 3,8 0,024
VRN-900-VL* lateral 930 2" 32 500 256 705 1060 630 400 VRN-900-L 53,4 1,010 PS-6104 3,8 0,024
VRN-400-VT* top 420 1½" 6 60 48 345 910 735 670 VRN-400-T 11,9 0,149 PS-6405 2,2 0,014
VRN-500-VT* top 520 1½" 9 100 72 400 960 780 715 VRN-500-T 16,8 0,219 PS-6405 2,2 0,014
VRN-600-VT* top 620 1½" 14 160 112 495 1030 855 790 VRN-600-T 21,9 0,341 PS-6405 2,2 0,014
VRN-660-VT* top 674 1½" 17 210 136 495 1135 910 845 VRN-660-T 30,0 0,329 PS-6405 2,2 0,014
VRN-750-VT* top 780 2" 21 290 168 625 1180 970 895 VRN-750-T 33,0 0,596 PS-6406 3,5 0,028
VRN-900-VT* top 930 2" 32 500 256 705 1320 1115 1035 VRN-900-T 51,0 1,010 PS-6406 3,5 0,028
These codes include the filter valve /Estos códigos incluyen la válvula del filtro
* Codes in the black square are upon request only /Los códigos en los cuadrados negros son solo bajo pedido
76
