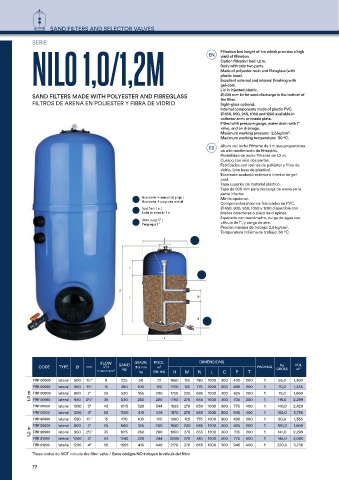

Page 72 - Catalogue IML-VP 2024

SAND FILTERS AND SELECTOR VALVES
SERIE Filtration bed height of 1 m which provides a high
NILO 1,0/1,2M EN yield of filtration.

Option filtration bed 1,2 m.
Body with only two parts.
Made of polyester resin and fibreglass (with
plastic base).
Excellent external and internal finishing with
gel-coat.
Lid in injected plastic.
SAND FILTERS MADE WITH POLYESTER AND FIBREGLASS Ø 200 mm lid for sand discharge in the bottom of
FILTROS DE ARENA EN POLIESTER Y FIBRA DE VIDRIO the filter.
Sight-glass optional.
Internal components made of plastic PVC.
Ø 650, 800, 950, 1050 and 1200 available in
collector arms or nozzle plate.
Fitted with pressure gauge, water drain with 1”
valve, and air drainage.
Maximum working pressure: 2,5 kg/cm 2 .
Maximum working temperature: 50 ºC.
Altura del lecho filtrante de 1 m que proporciona
ES
un alto rendimiento de filtración.
Posibilidad de lecho filtrante de 1,2 m.
Cuerpo con solo dos partes.
Fabricados con resinas de poliéster y fibra de
vidrio, (con base de plástico).
Excelente acabado exterior e interior de gel-
coat.
Tapa superior de material plástico.
Tapa de 200 mm para descarga de arena en la
parte inferior.
1 Mirilla opcional.
Componentes internos fabricados en PVC.
2 Ø 650, 800, 950, 1050 y 1200 disponible con
brazos colectores o placa de crepinas.
Equipado con manómetro, purga de agua con
3 válvula de 1”, y purga de aire.
Presión máxima de trabajo: 2,5 kg/cm . 2
Temperatura máxima de trabajo: 50 ºC.
1

2

3

FLOW SAND GRAVEL POOL DIMENSIONS kg VOL
CODE TYPE Ø CON. m /h kg 3-5 mm m 3 PACKING GROSS m 3
3
V=50m³/h/m 2 kg (filt. 8h) H M N L C P T
FINI100500 lateral 500 1½" 9 225 50 72 1650 125 780 1000 300 400 200 1 65,0 1,300
FINI100650 lateral 650 1½" 15 380 100 120 1700 125 775 1000 300 490 200 1 70,0 1,336
1,0 m FINI100800 lateral 800 2½" 25 530 260 200 1750 230 685 1000 300 625 200 1 1 119,0 2,299
1,669
2"
165
75,0
35
705
830
FINI100950
lateral
200
950
270
1760
1000
655
280
300
FINI101050 lateral 1050 3" 43 1015 320 344 1895 270 630 1000 300 775 400 1 140,0 2,420
FINI101200 lateral 1200 4" 56 1360 410 448 1970 270 665 1000 300 940 400 1 165,0 3,736
FINI120650 lateral 650 1½" 15 470 100 120 1900 125 775 1200 300 490 200 1 80,0 1,336
1,2 m FINI120800 lateral 800 2½" 25 660 260 200 1950 230 685 1200 300 625 200 1 1 100,0 2,299
1,669
2"
165
300
141,0
200
705
35
1015
950
FINI120950
lateral
655
1200
270
280
1960
FINI121050 lateral 1050 3" 43 1240 320 344 2095 270 610 1200 300 775 400 1 145,0 3,080
FINI121200 lateral 1200 4" 56 1665 410 448 2170 270 665 1200 300 940 400 1 220,0 3,736
These codes do NOT include the filter valve / Estos códigos NO incluyen la válvula del filtro
72
