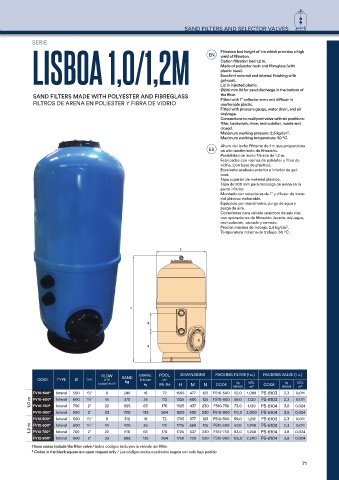

Page 71 - Catalogue IML-VP 2024

PUMPS AND COUNTER CURRENT SWIMMING
SAND FILTERS AND SELECTOR VALVES
LISBOA 1,0/1,2M EN Filtration bed height of 1 m which provides a high
SERIE

yield of filtration.
Option filtration bed 1,2 m.
Made of polyester resin and fibreglass (with
plastic base).
Excellent external and internal finishing with
gel-coat.
Lid in injected plastic.
Ø200 mm lid for sand discharge in the bottom of
SAND FILTERS MADE WITH POLYESTER AND FIBREGLASS the filter.
FILTROS DE ARENA EN POLIESTER Y FIBRA DE VIDRIO Fitted with 1” collector arms and diffuser in
unalterable plastic.
Fitted with pressure gauge, water drain, and air
drainage.
Connections to multiport valve with six positions:
filter, backwash, rinse, recirculation, waste and
closed.
Maximum working pressure: 2,5 kg/cm 2 .
Maximum working temperature: 50 ºC.
Altura del lecho filtrante de 1 m que proporciona
ES un alto rendimiento de filtración.
Posibilidad de lecho filtrane de 1,2 m.
Fabricados con resinas de poliéster y fibra de
vidrio, (con base de plástico).
Excelente acabado exterior e interior de gel-
coat.
Tapa superior de material plástico.
Tapa de 200 mm para descarga de arena en la
parte inferior.
Montado con colectores de 1” y difusor de mate-
rial plástico inalterable.
Equipado con manómetro, purga de agua y
purga de aire.
Conexiones para válvula selectora de seis vías
con operaciones de filtración, lavado, enjuague,
recirculación, vaciado y cerrado.
Presión máxima de trabajo: 2,5 kg/cm . 2
Temperatura máxima de trabajo: 50 ºC.

D

H

M

N

FLOW GRAVEL POOL DIMENSIONS PACKING FILTER (1 u.) PACKING VALVE (1 u.)
CODE TYPE Ø CON. m /h SAND 3-5 mm m 3
3
V=50m³/h/m 2 kg kg (filt. 8h) H M N CODE kg VOL CODE kg VOL
GROSS m 3 GROSS m 3
FV10-500* lateral 500 1½" 9 245 16 72 1505 477 125 FS10-500 52,0 1,088 PS-6103 2,3 0,011
0,011
112
125
1,0 m FV10-600* lateral 600 1½" 22 370 35 176 1525 480 230 FS10-600 59,0 1,120 PS-6103 2,3 0,024
14
3,8
65
PS-6104
1,120
lateral
525
2"
437
750
FS10-750
FV10-750*
1525
73,0
FV10-900* lateral 900 2" 33 700 135 264 1550 630 230 FS10-900 110,0 2,000 PS-6104 3,8 0,024
FV12-500* lateral 500 1½" 9 312 16 72 1705 577 125 FS12-500 59,0 1,216 PS-6103 2,3 0,011
0,011
1,2 m FV12-600* lateral 600 1½" 22 420 35 176 1725 580 230 FS12-600 83,0 1,248 PS-6103 2,3 0,024
67,0
112
14
125
PS-6104
1,248
3,8
750
2"
FV12-750*
lateral
616
537
FS12-750
65
1725
FV12-900* lateral 900 2" 33 888 135 264 1750 730 230 FS12-900 125,0 2,200 PS-6104 3,8 0,024
These codes include the filter valve / Estos códigos incluyen la válvula del filtro
* Codes in the black square are upon request only / Los códigos en los cuadrados negros son solo bajo pedido
