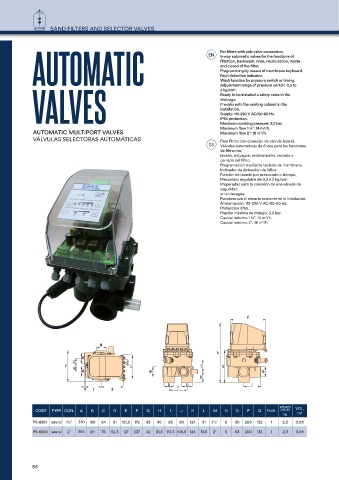

Page 84 - Catalogue IML-VP 2024

SAND FILTERS AND SELECTOR VALVES

AUTOMATIC EN For filters with side valve connection.

6-way automatic valves for the functions of
filtration, backwash, rinse, recirculation, waste
and closed of the filter.
Programming by means of membrane keyboard.
Fault detection indicator.
VALVES Adjustment range of pressure switch: 0,3 to
Wash function by pressure switch or timing.
2 kg/cm2.
Ready to be installed a safety valve in the
drainage.
It works with the existing cabinet in the
installation.
Supply: 115-230 V AC/50-60 Hz.
IP65 protection.
Maximum working pressure: 3,5 bar.
Maximum flow 1 ½”: 14 m3/h.
AUTOMATIC MULTIPORT VALVES Maximum flow 2”: 18 m3/h.
VÁLVULAS SELECTORAS AUTOMÁTICAS Para filtros con conexión de válvula lateral.
ES Válvulas automáticas de 6 vías para las funciones
de filtración,
lavado, enjuague, recirculación, vaciado y
cerrado del filtro.
Programación mediante teclado de membrana.
Indicador de detección de fallos.
Función de lavado por presostato o tiempo.
Presostato regulable de 0,3 a 2 kg/cm2.
Preparadas para la conexión de una válvula de
seguridad
en el desagüe.
Funciona con el armario existente en la instalación.
Alimentación: 115-230 V AC/50-60 Hz.
Protección IP65.
Presión máxima de trabajo: 3,5 bar.
Caudal máximo 1 ½”: 14 m3/h.
Caudal máximo 2”: 18 m3/h.

WEIGHT
CODE TYPE CON. A B C D E F G H I J K L M N O P Q PACK. GROSS VOL.
kg m3
PS-6501 lateral 1½" 330 180 64 61 101,5 172 43 30 95 90 124 31 1½" 6 50 200 132 1 2,3 0,011
PS-6500 lateral 2" 365 211 76 62,5 127 237 42 31,5 115,5 105,5 124 31,5 2" 5 63 200 132 1 2,3 0,011

84
