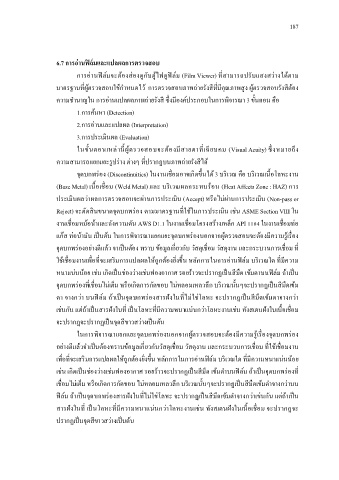

187

6.7 การอ่านฟิล์มและแปลผลการตรวจสอบ

การอ่านฟิล์มจะต้องส่องดูกับตู้ไฟดูฟิล์ม (Film Viewer) ที่สามารถปรับแสงสว่างได้ตาม

มาตรฐานที่ผู้ตรวจสอบใช้ก าหนดไว้ การตรวจสอบภาพถ่ายรังสีที่มีคุณภาพสูง ผู้ตรวจสอบรังสีต้อง

ความช านาญใน การอ่านแปลผลภาพถ่ายรังสี ซึ่งมีองค์ประกอบในการพิจารณา 3 ขั้นตอน คือ
1.การค้นหา (Detection)

2.การอ่านและแปลผล (Interpretation)

3.การประเมินผล (Evaluation)
ในขั้นตอนเหล่านี้ผู้ตรวจสอบจะต้องมีสายตาที่เฉียบคม (Visual Acuity) ซึ่งหมายถึง

ความสามารถแยกแยะรูปร่าง ต่างๆ ที่ปรากฏบนภาพถ่ายรังสีได้

จุดบกพร่อง (Discontinuities) ในงานเชื่อมอาจเกิดขึ้นได้ 3 บริเวณ คือ บริเวณเนื้อโลหะงาน

(Base Metal) เนื้อเชื่อม (Weld Metal) และ บริเวณผลกระทบร้อน (Heat Affects Zone : HAZ) การ
ประเมินผลว่าผลการตรวจสอบจะผ่านการประเมิน (Accept) หรือไม่ผ่านการประเมิน (Non-pass or

Reject) จะตัดสินขนาดจุดบกพร่อง ตามมาตรฐานที่ใช้ในการประเมิน เช่น ASME Section VIII ใน

งานเชื่อมหม้อน้าและถังความดัน AWS D1.1 ในงานเชื่อมโครงสร้างเหล็ก API 1104 ในงานเชื่อมท่อ
แก๊ส ท่อน้ามัน เป็นต้น ในการพิจารณาแยกแยะจุดบกพร่องนอกจากผู้ตรวจสอบจะต้องมีความรู้เรื่อง

จุดบกพร่องอย่างดีแล้ว จาเป็นต้อง ทราบ ข้อมูลเกี่ยวกับ วัสดุเชื่อม วัสดุงาน และกระบวนการเชื่อม ที่

ใช้เชื่อมงานเพื่อที่จะเสริมการแปลผลให้ถูกต้องยิ่งขึ้น หลักการในการอ่านฟิล์ม บริเวณใด ที่มีความ
หนาแน่นน้อย เช่น เกิดเป็นช่องว่างเช่นฟองอากาศ รอยร้าวจะปรากฏเป็นสีมืด เข้มดาบนฟิล์ม ถ้าเป็น

จุดบกพร่องที่เชื่อมไม่เต็ม หรือเกิดการกัดขอบ ไม่หลอมเหลวลึก บริเวณนั้นๆจะปรากฏเป็นสีมืดเข้ม

ดา จางกว่า บนฟิล์ม ถ้าเป็นจุดบกพร่องสารฝังในที่ไม่ใช่โลหะ จะปรากฏเป็นสีมืดเข้มดาจางกว่า
เช่นกัน แต่ถ้าเป็นสารฝังในที่ เป็นโลหะที่มีความหนาแน่นกว่าโลหะงานเช่น ทังสเตนฝังในเนื้อเชื่อม

จะปรากฏจะปรากฏเป็นจุดสีขาวสว่างเป็นต้น

ในการพิจารณาแยกแยะจุดบกพร่องนอกจากผู้ตรวจสอบจะต้องมีความรู้เรื่องจุดบกพร่อง

อย่างดีแล้วจ าเป็นต้องทราบข้อมูลเกี่ยวกับวัสดุเชื่อม วัสดุงาน และกระบวนการเชื่อม ที่ใช้เชื่อมงาน
เพื่อที่จะเสริมการแปลผลให้ถูกต้องยิ่งขึ้น หลักการในการอ่านฟิล์ม บริเวณใด ที่มีความหนาแน่นน้อย

เช่น เกิดเป็นช่องว่างเช่นฟองอากาศ รอยร้าวจะปรากฏเป็นสีมืด เข้มด าบนฟิล์ม ถ้าเป็นจุดบกพร่องที่

เชื่อมไม่เต็ม หรือเกิดการกัดขอบ ไม่หลอมเหลวลึก บริเวณนั้นๆจะปรากฏเป็นสีมืดเข้มด าจางกว่าบน

ฟิล์ม ถ้าเป็นจุดบกพร่องสารฝังในที่ไม่ใช่โลหะ จะปรากฏเป็นสีมืดเข้มด าจางกว่าเช่นกัน แต่ถ้าเป็น
สารฝังในที่ เป็นโลหะที่มีความหนาแน่นกว่าโลหะงานเช่น ทังสเตนฝังในเนื้อเชื่อม จะปรากฏจะ

ปรากฏเป็นจุดสีขาวสว่างเป็นต้น
