191

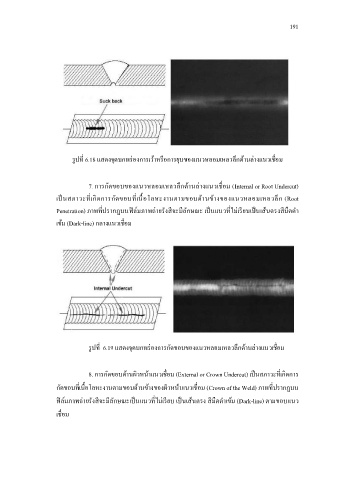

รูปที่ 6.18 แสดงจุดบกพร่องการเว้าหรือการยุบของแนวหลอมเหลวลึกด้านล่างแนวเชื่อม
7. การกัดขอบของแนวหลอมเหลวลึกด้านล่างแนวเชื่อม (Internal or Root Undercut)
เป็ นสภาวะที่เกิดการกัดขอบที่เนื้อโลหะงานตามขอบด้านข้างของแนวหลอมเหลวลึก (Root
Penetration) ภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสีจะมีลักษณะ เป็นแนวที่ไม่เรียบเป็นเส้นตรงสีมืดด า
เข้ม (Dark-line) กลางแนวเชื่อม
รูปที่ 6.19 แสดงจุดบกพร่องการกัดขอบของแนวหลอมเหลวลึกด้านล่างแนวเชื่อม
8. การกัดขอบด้านผิวหน้าแนวเชื่อม (External or Crown Undercut) เป็นสภาวะที่เกิดการ
กัดขอบที่เนื้อโลหะงานตามขอบด้านข้างของผิวหน้าแนวเชื่อม (Crown of the Weld) ภาพที่ปรากฏบน
ฟิล์มภาพถ่ายรังสีจะมีลักษณะเป็นแนวที่ไม่เรียบ เป็นเส้นตรง สีมืดด าเข้ม (Dark-line) ตามขอบแนว
เชื่อม
